电流回路

保护、测量电流回路如下图：

柜内电流互感器二次侧线圈三相接成星形，中性点接地。
以保护电流回路A相为例。A相CT二次线圈一端经端子排1D1接至装置1n101（回路编号A411），再由装置1n102经端子排1D4在端子排处与1D5、1D6、1D7接在一起并接地（回路编号N411），用于保护电流采样。

装置端子图如下：

零序电流回路如下图：

柜内零序电流互感器的二次线圈一端经端子排1D9接进消弧线圈控制器（回路编号L411），再由消弧线圈控制器经端子排1D10接地（回路编号L410），用于消弧线圈控制器进行接地选线计算。

计量电流不经过端子排，直接由互感器线圈接进电度表接线盒。

下图为电表接线盒，可观察其接线方式：

电压回路

保护、测量电压取自同一组电压小母线，共用一个电压空开，如下图：

电压小母线A、B、C相分别经端子排2D1、2D2、2D3接空开1ZKK，再由1ZKK分别经端子排2D5、2D6、2D7接进装置1n121、1n122、1n123端子；电压小母线N相经端子排2D4接进装置1n124端子。

在保护试验时，需断开母线交流电压空开，让被试验保护采样电压不受外界电压影响。
在保护调试时，断开交流电压空开，将一次设备停电或在端子排处短接电流互感器二次侧（如：将A411、B411、C411用连接片短接），就可以把装置和外界隔离开，用继保测试仪给保护加电压、电流量，观察保护采样、动作情况。下图是某次调试时端子排处的接线：

计量电压取计量电压小母线电压，接至电度表接线盒。

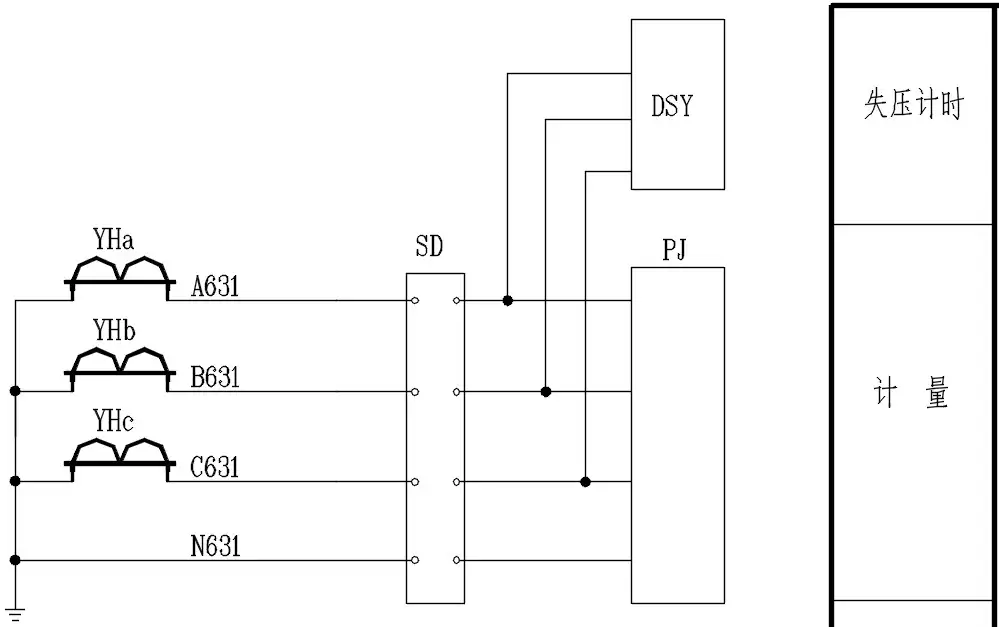

专用线路装有线路PT，其计量电压来自线路PT电压，如下图：

电容器组比线路多了由电容器组本体处三相放电线圈二次侧组成的开口三角绕组的接线。这部分接进保护装置，构成不平衡电压保护。

接地变不需要计量功能，因此和线路相比，接地变无计量相关电流、电压回路；且零序CT二次侧不接进消弧线圈控制器，而是直接接进保测一体装置，供零序保护使用。

母分开关同样不需要计量功能，也不需要零序电流构成接地选线或接地相关保护，因此其电流回路无计量和零序相关回路。

母分开关电压回路如下：

I段电压小母线和II段电压小母线经下面两个空开接进位于母分开关柜上的备自投装置：

备自投装置采集两路母线PT二次侧电压，作为常用、备用电源是否正常的主要判据。
