柜顶小母线指安装在开关柜柜顶的铜棒，每一根铜棒都是一根小母线，如下图：

各个开关柜继保仪表室内的设备通过安装在每个柜顶的端子排从小母线取得需要的电压。
柜顶小母线布置图明确了这些小母线在柜顶的布置，如下图：

截取其中的一部分，如下图：

交流母线DC由站用电屏1经位于#1主变进线柜内的空开1HK1进入柜顶，用于提供交流电源。
保护母线BM、控制母线KM、合闸母线HM分别由直流馈线屏1经位于#1主变进线柜内的空开1HK2、1HK3、1HK4进入柜顶，用于提供相应直流电源。
小母线编号“1SZL-BM1”中的第一个“1”为回路编号，表示第一段小母线；第二个“1”为端子编号，表示位于柜顶的编号为1的端子。回路编号不同的小母线相互之间是独立的。
图中“1SZL-BM1”接进了104和103开关柜，表示第一段保护小母线的1号端子上引出线分别接进104和103开关柜，其余同理。
一般一个开关柜只需要一组引线，而不是这张图上画的两组。

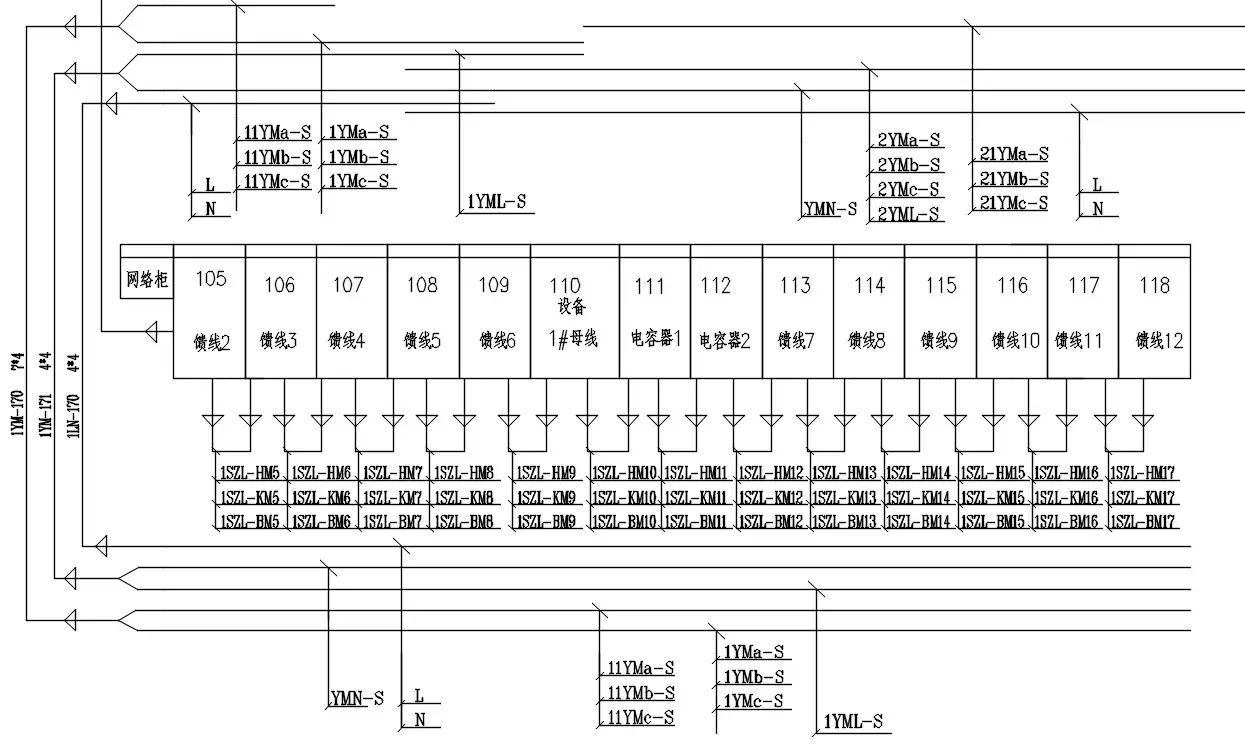

除了用于提供电源的小母线，保护、计量设备还需要采集母线电压数据，因此还需要保护电压小母线和计量电压小母线。这两组小母线的布置如下图：

“1YMa-S”表示第一段保护电压小母线，它从#1母线设备（即母线PT）二次侧经柜内的保护电压空开引出至开关柜顶；“11YMa-S”表示第一段计量电压小母线，它从#1母线设备（即母线PT）二次侧经柜内的计量电压空开（或熔丝）引出至开关柜顶（具体见PT重动、并列回路）。其余编号同理。
在各个开关柜内，小母线电压由柜顶的端子引入至柜内后，经开关柜内的端子排接对应空开上端。如果有多个空开需要用到同一组小母线的电压，则在端子排上用连接片短接。如下图：

从图中可以看出：
+KM经5D1接1DK2，经5D2接3DK；-KM经5D8接1DK2，经5D9接3DK；
+BM经5D3接1DK1，5D4作为预留；-BM经5D10接1DK1，5D11作为预留；
+HM经5D5接2DK，经5D6接4DK；-HM经5D12接2DK，经5D13接4DK。

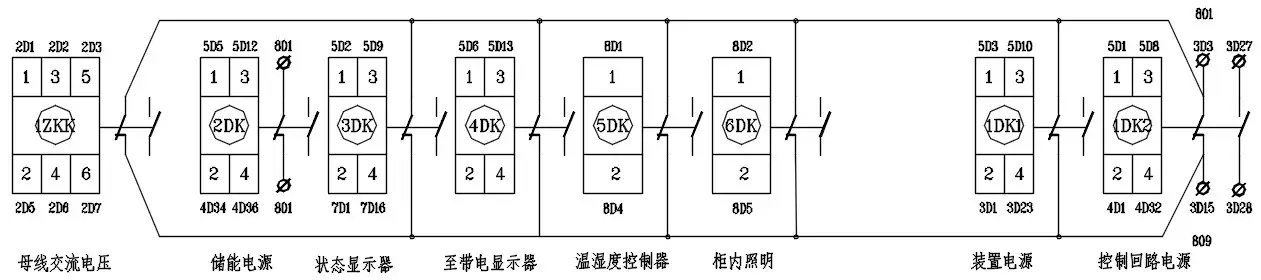

柜内空开布置如下图：

可以看出，控制母线KM为柜内的控制回路和状态显示器提供电源；合闸母线HM为柜内的储能电机和带电显示器提供电源；保护母线BM为柜内的保测一体装置提供电源。
