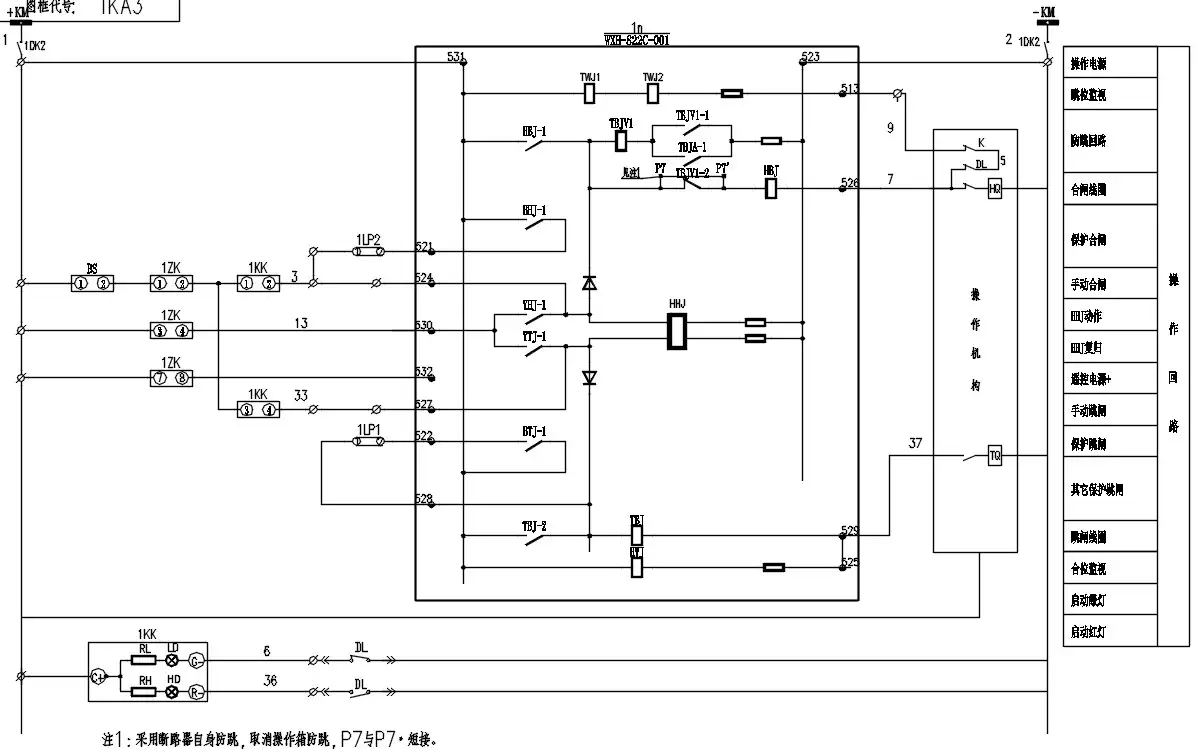

10kV线路控制回路
图上的HHJ是一个双位置继电器，继电器有两个线圈，线圈A得电后，继电器动作，即使失电也不会返回；线圈B得电后继电器返回，即使失电也不会再动作。
（1）手动合闸
BS为五防编码锁，1ZK为远方就地转换开关，1KK为控制开关。
手动合闸时，插入解锁钥匙，BS导通；1ZK切换至“就地”，接点1ZK 1-2导通；1KK切换至“合闸”，接点1KK 1-2导通。此时下图中回路导通，开关合闸：
合闸过程中HBJ动作，常开接点HBJ-1闭合，这样，即使1KK返回到“预合”状态，合闸回路仍然会导通，实现合闸信号的自保持。同时HHJ动作。
开关合闸结束后，常闭接点断开，切断合闸回路。
（2）保护合闸
装置521端子为保护合闸出口接点。
1LP2为重合闸出口压板。
装置发出合闸信号后，BHJ-1接点闭合，若1LP2压板投入，则下图中回路导通，开关合闸：
合闸过程中HBJ动作，常开接点HBJ-1闭合，这样，即使1KK返回到“预合”状态，合闸回路仍然会导通，实现合闸信号的自保持。同时HHJ动作。
开关合闸结束后，常闭接点断开，切断合闸回路。
（3）手动跳闸
插入五防钥匙，1ZK切换至“就地”位置，接点1-2闭合；1KK切换至“跳闸”位置，接点3-4闭合，下图中回路导通，开关分闸：
分闸过程中TBJ动作，常开接点TBJ-2闭合，实现跳闸信号的自保持。同时HHJ返回。
分闸结束后，开关常开辅助接点断开，切断跳闸回路。
（4）保护跳闸
装置522端子为保护跳闸出口接点。
1LP1为保护跳闸出口压板。
装置发出保护跳闸信号后，BTJ-1接点闭合，若保护跳闸出口压板投入，则下图中回路导通，开关分闸：
分闸过程中TBJ动作，常开接点TBJ-2闭合，实现跳闸信号的自保持。需要注意，这里HHJ的状态不会发生变化。
分闸结束后，开关常开辅助接点断开，切断跳闸回路。
（5）遥控合闸
装置530端子为遥控电源+接点。
将1ZK切换至“远方”位置，接点3-4闭合。在后台发合闸指令，YHJ-1接点闭合，下图中回路导通：
合闸过程中HBJ动作，常开接点HBJ-1闭合，实现合闸信号的自保持。同时HHJ动作。
开关合闸结束后，常闭接点断开，切断合闸回路。
（6）遥控跳闸
将1ZK切换至“远方”位置，接点3-4闭合。在后台发分闸指令，YTJ-1接点闭合，下图中回路导通：
分闸过程中TBJ动作，常开接点TBJ-2闭合，实现跳闸信号的自保持。同时HHJ返回。
分闸结束后，开关常开辅助接点断开，切断跳闸回路。
（7）防跳回路
防跳，防止的是开关由于合闸接点粘连等原因导致合闸信号持续存在，同时发生永久性故障的情况下产生的开关反复分合闸的跳跃现象。
保护防跳回路由TBJ启动。开关跳闸过程中，TBJ动作，其常开接点TBJA-1闭合。如果此时合闸信号持续存在，HBJ动作，其常开接点HBJ-1闭合，下图中回路导通：
TBJV1动作，其常开接点TBJV1-1闭合，实现TBJ信号的自保持；其常闭接点TBJV1-2断开，切断合闸回路，使开关无法合闸。
这里用机构防跳而不用保护防跳，因此将TBJV1-2短接，使TBJV1的动作不会对合闸回路产生影响。
（8）跳位监视
开关在分位时，下图中回路导通，TWJ1、TWJ2动作，它们的常开接点与装置面板上“跳位”指示灯串联，监视开关位置。
注意到跳位监视回路中串入了开关机构防跳继电器的常闭接点K和开关常闭辅助接点DL。为了说明串入这两个接点的作用，这里先对机构防跳进行分析。断路器开关机构接线原理图中画出了图中合闸线圈所在的部分：
装置收到合闸信号后，通过航空插头的连接将信号传给开关机构中上图所示的部分。图上的S8是用于试验位置的辅助开关，S9是用于工作位置的辅助开关，将它们串入合闸回路，保证只有手车在工作位置或试验位置时开关才能合闸；S3是微动开关，弹簧储能完成后闭合；HK是开关辅助接点；KO是防跳继电器；S5是实现闭锁功能的限位开关，其状态随闭锁电磁铁的变化而变化。闭锁电磁铁所在的回路如下图：
从图上最上方的回路编号“1”和最下方的回路编号“2”可以看出，这部分两端分别接控制回路正、负电源。开关在分位时HK闭合，手车在工作位置或试验位置时，合上控制电源空开，回路导通，Y1得电，接点S5闭合。
弹簧储能完成，且收到合闸信号后，开关机构中下图部分导通，开关合闸：
开关合闸后，HK常开接点闭合，若合闸信号依然存在，则下图回路导通：
防跳继电器KO线圈得电，常闭接点断开，切断合闸回路；常开接点闭合，实现自保持。只有合闸信号解除，KO线圈断电，开关才能再次合闸。
若跳位监视回路中未串入DL和KO的常闭接点，则可能出现寄生回路的问题。
开关合闸后，下图中回路导通：
这个回路导通带来了下面两个问题：
若回路参数配合不当，会使TWJ励磁，导致跳位灯亮，出现开关在合位但跳位、合位灯同时亮的现象。
若回路参数配合不当，会使防跳继电器线圈KO励磁，切断合闸回路，出现开关分开后不能再合闸的现象。
为此，我们将DL常闭接点接入跳位监视回路，开关在合位时，DL常闭接点断开， 切断寄生回路，避免出现开关在合位时跳位、合位灯一起亮的现象，但开关分闸后不能再次合闸的现象依然可能存在，具体过程如下：
开关分闸前，DL常闭接点断开，常开接点闭合；
开关分闸后，DL常闭接点闭合，若此时DL常开接点未能及时断开，则KO可能励磁，切断合闸回路，使开关分闸后不能再次合闸。
为此，在跳位监视回路中接入KO常闭接点，只要KO励磁，KO常闭接点就会切断寄生回路，这样，在开关合闸脉冲解除后，KO就能可靠返回，从而避免了开关分闸后不能再次合闸的问题。
但如果只接入KO常闭接点，开关在合位时跳位、合位灯全亮的情况依然有可能出现，原因在于：开关在合位时，若回路参数配合不当，可能使TWJ励磁，但KO没有励磁，这样，KO常闭接点就不起作用了。
因此，在实际应用中，我们在跳位监视回路中串入DL常闭接点和KO常闭接点，DL常闭接点避免了开关在合位时跳位和合位灯一起亮的缺陷，KO常闭接点避免了开关分闸后不能再次合闸的缺陷。
（9）合位监视
开关在合位时，下图中回路导通，HWJ动作，其常开接点与装置面板上“合位”指示灯串联，监视开关位置。
注意到，开关在分位时，跳位监视回路导通，合闸线圈是带电的；开关在合位时，合位监视回路导通，跳闸线圈是带电的。那么为什么跳合闸线圈不会动作呢？由于TWJ、HWJ为电压线圈，本身电阻较大，加上回路本身串联了一个电阻，整体的阻值很大；而跳闸线圈、合闸线圈是电流线圈，阻值较小，回路导通时，电阻很大，电流很小，不足以使跳合闸线圈动作。跳合闸监视回路中串联的电阻，也是为了防止TWJ、HWJ线圈击穿短路时跳合闸线圈发生误动作。
TWJ和合闸线圈串联，HWJ和跳闸线圈串联，使得跳、合位监视回路除了能反映开关位置之外，还可以监视合闸和跳闸回路是否完好。例如，若合闸线圈故障导致合闸回路无法导通，那么跳位监视回路也不能导通，装置面板上“跳位”灯也就不会亮。所以，如果看到开关在分位而“跳位”灯不亮，则应该考虑合闸回路是否出现故障。
（10）启动绿灯
将开关常闭接点与1KK开关上的绿灯串联，开关在分位时，常闭接点闭合，下图中回路导通，绿灯亮。
（11）启动红灯
将开关常开接点与1KK开关上的红灯串联，开关在合位时，常开接点闭合，下图中回路导通，红灯亮。
端子排中与控制回路有关的接线：

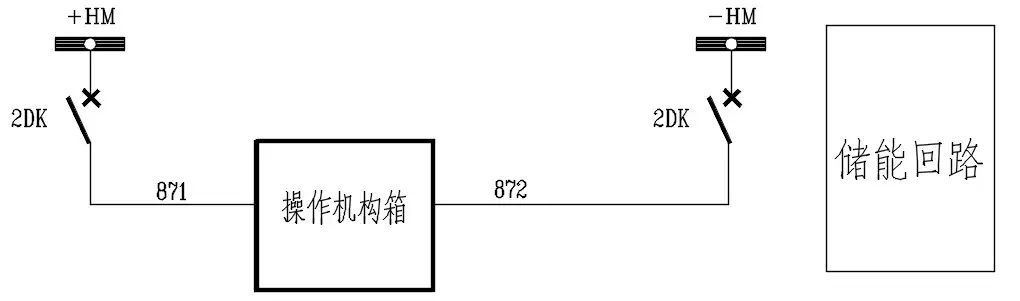

储能回路接线：
2DK下端分别经端子排4D34、4D36接开关机构内储能电机。
10kV电容器、接地变、母分开关控制回路
（1）电容器控制回路
与线路相比，电容器开关合闸回路中串入了电容器本体处地刀的常闭辅助接点（图中红框内），只有地刀断开，开关才能合闸。
同时，由于电容器组不需要重合闸功能，电容器控制回路中没有保护合闸回路。
（2）接地变控制回路
与线路相比，接地变开关合闸回路中串入了接地变本体的门行程开关（常开，图中红框内），只有接地变门关上，开关才能合闸。
同时，由于接地变不需要重合闸功能，接地变控制回路中没有保护合闸回路。
（3）母分开关控制回路
与线路相比，母分开关合闸回路中串入了母分隔离柜底盘车用于工作位置的辅助开关（图中红框内），只有母分隔离柜手车到工作位置，母分开关才能合闸。
同时，母分开关不需要重合闸，但备自投需要合母分开关，因此母分开关控制回路中的保护合闸回路指备自投合闸，回路中的压板1LP2为备自投合闸出口压板。
