信号回路

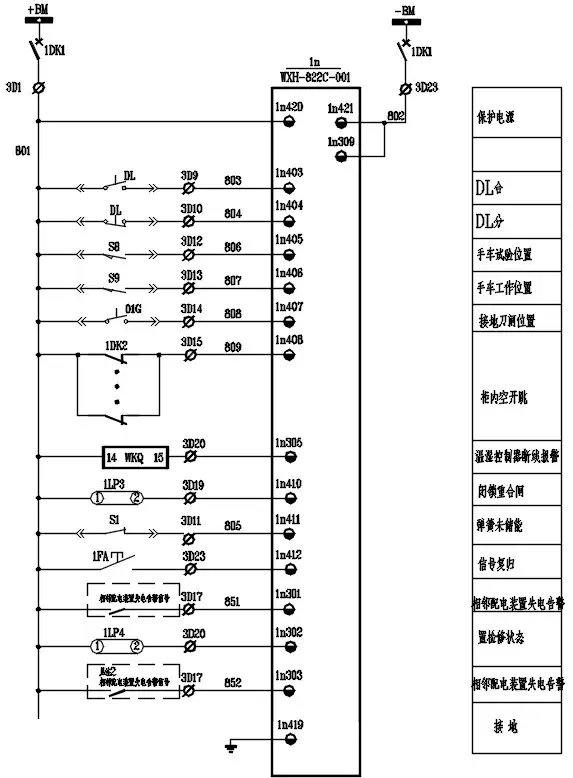

接到保测一体装置的信号：

开关常开辅助接点接进装置，提供开关合闸信号；开关常闭接点接进装置，提供开关分闸信号。
开关机构内的底盘车辅助开关用于提供手车试验位置/工作位置信号。
地刀常开辅助接点提供接地刀闸位置信号。
将柜内各空开常闭辅助接点并联接进装置，组成“柜内空开跳”信号。柜内有空开跳闸时，其常闭接点闭合，信号回路接通。
温湿度控制器对应接点接进装置，组成“温湿度控制器断线报警”信号。
1LP3“闭锁重合闸”压板投入，发“闭锁重合闸”信号。
机构内的微动开关可表征弹簧储能状态，弹簧储能完成后，微动开关常闭接点断开，常开接点闭合。将微动开关常闭接点接进信号回路，弹簧未储能时回路导通，发“弹簧未储能”信号。
复归按钮1FA构成“信号复归”信号。
图上的“置检修状态”实际不接强电开入。

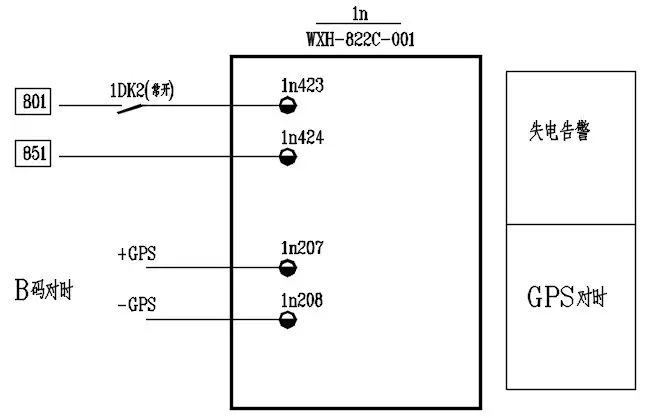

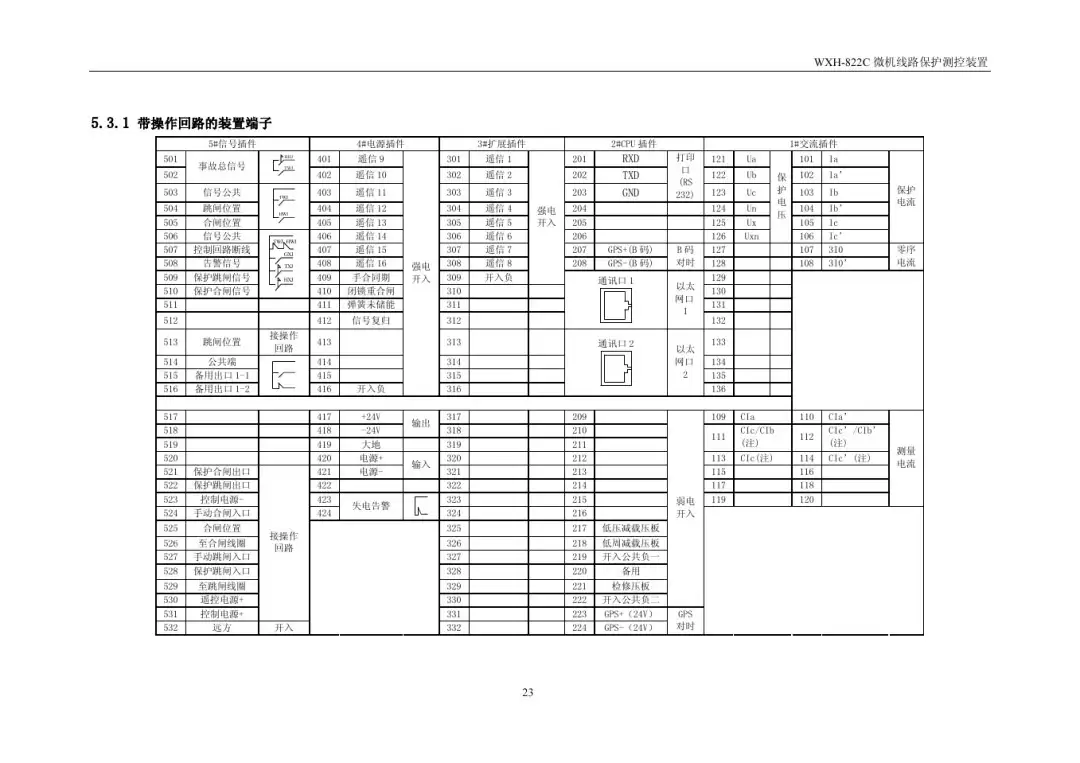

1n423和1n424是装置提供的失电告警接点（如下图），将该接点与控制电源1DK2的常开接点串联后接进相邻装置的信号回路，组成“相邻配电装置失电告警”信号，实现本装置失电由相邻装置发出信号。

注意到图上的遥信端子有两类，一类是比较一般的，编号为“遥信X”的端子，这类信号回路导通仅发信号；一类比较特殊，有专有的名字，如“低周减载压板”，这类信号回路导通除了发信号之外还会做点别的事，比如投退保护功能。

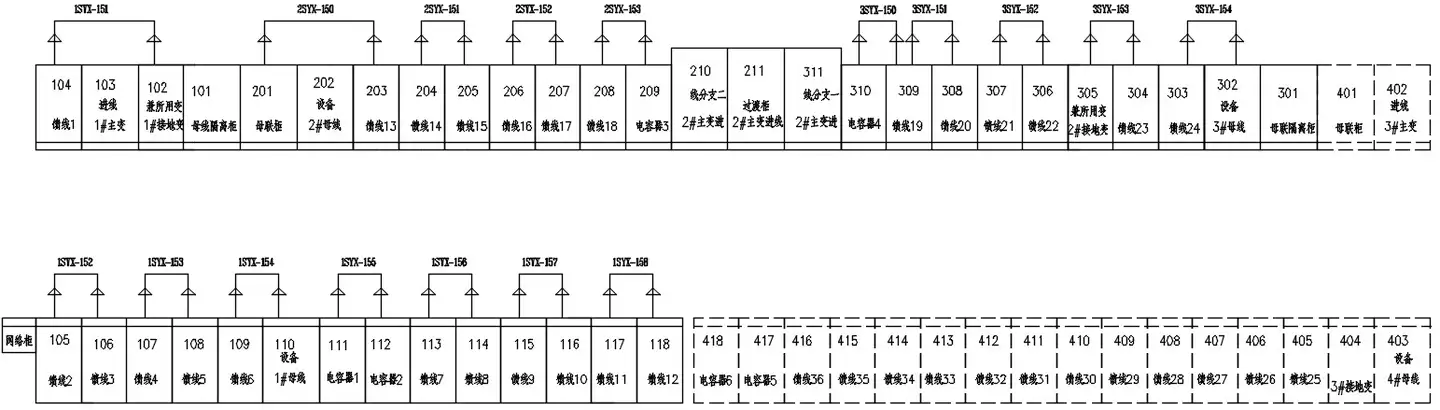

下图为配电装置失电告警电缆联系图，表明了相邻装置之间的电缆联系：

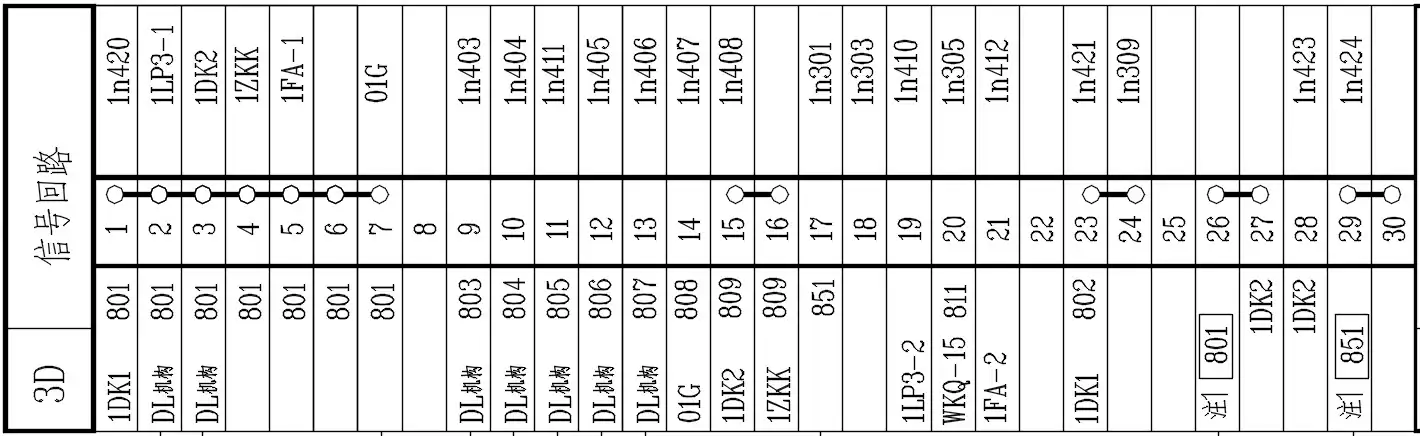

下图为端子排上与信号回路有关的接线：

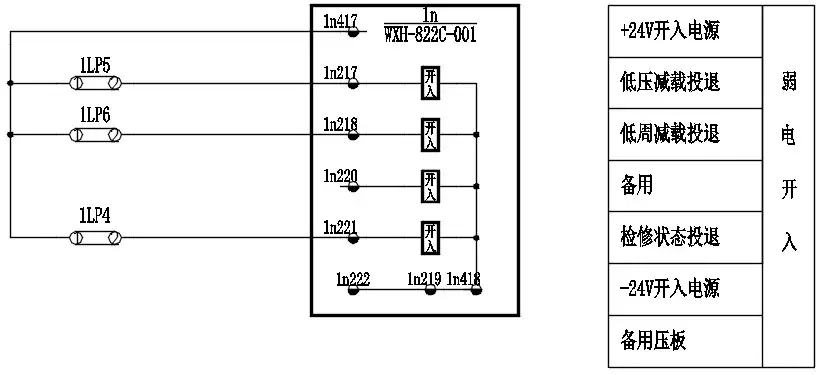

装置除强电开入外还有24V弱电开入，接线如下图：

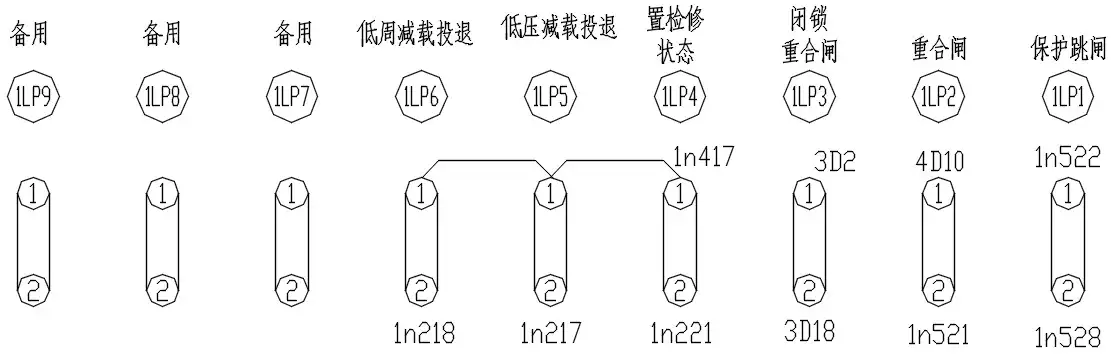

1LP4、1LP5、1LP6分别为置检修状态、低压减载投退、低周减载投退压板。

1LP4“置检修状态”压板投入后，装置发“检修状态”信号，同时屏蔽信号上送；1LP5“低压减载投退”压板投入后，装置投入低压减载功能；1LP6“低周减载投退”压板投入后，装置投入低周减载功能。

照明、加热回路

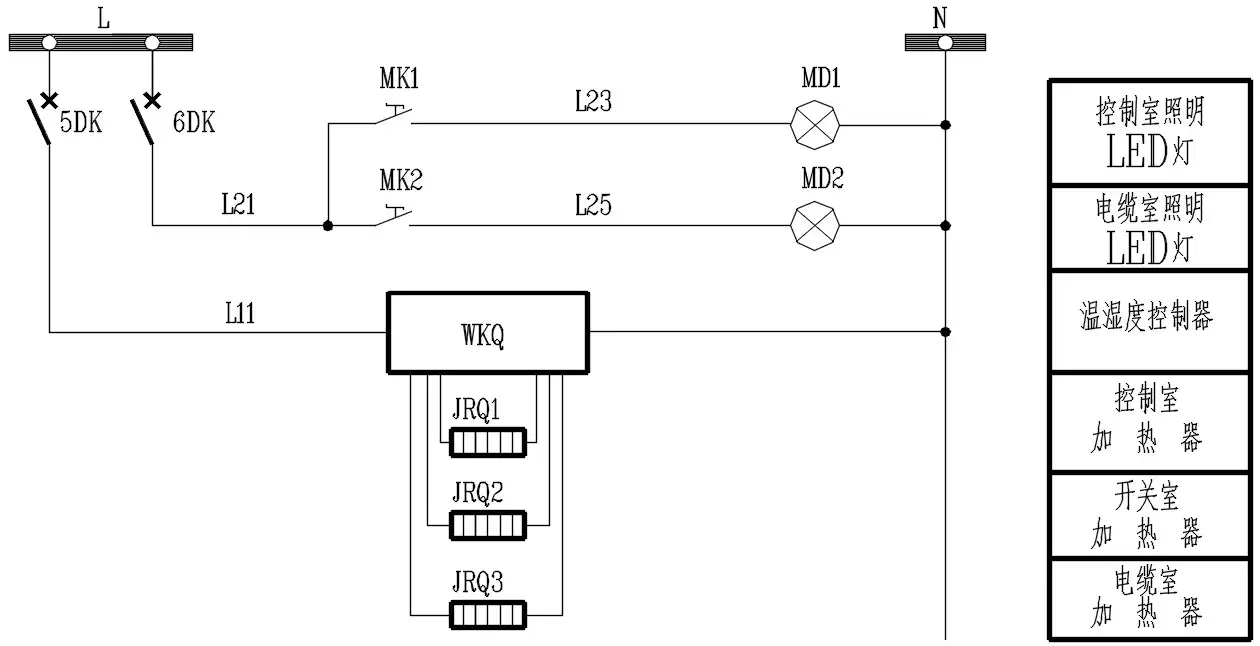

电缆室照明LED灯、控制室照明LED灯由交流小母线经柜内照明空开6DK获得电源；加热器共有三块，分别是控制室加热器、开关室加热器、电缆室加热器，均由温湿度控制器控制。温湿度控制器由交流小母线经柜内温湿度控制器空开5DK获得电源。

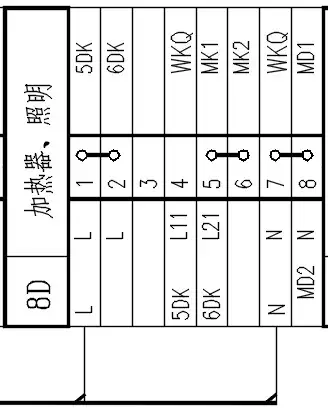

端子排处接线如下图：

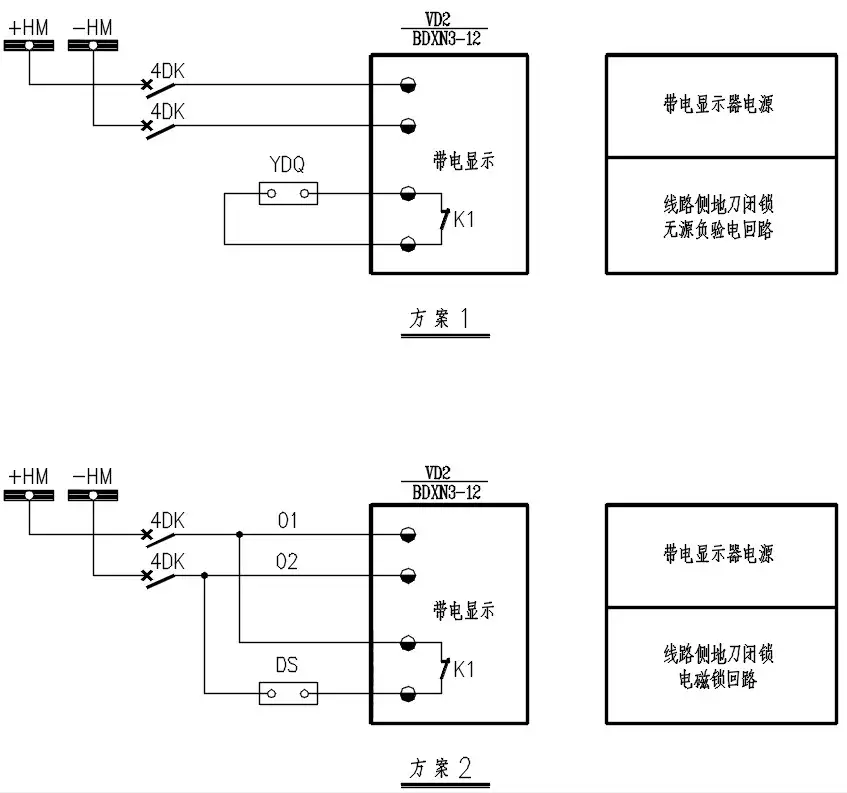

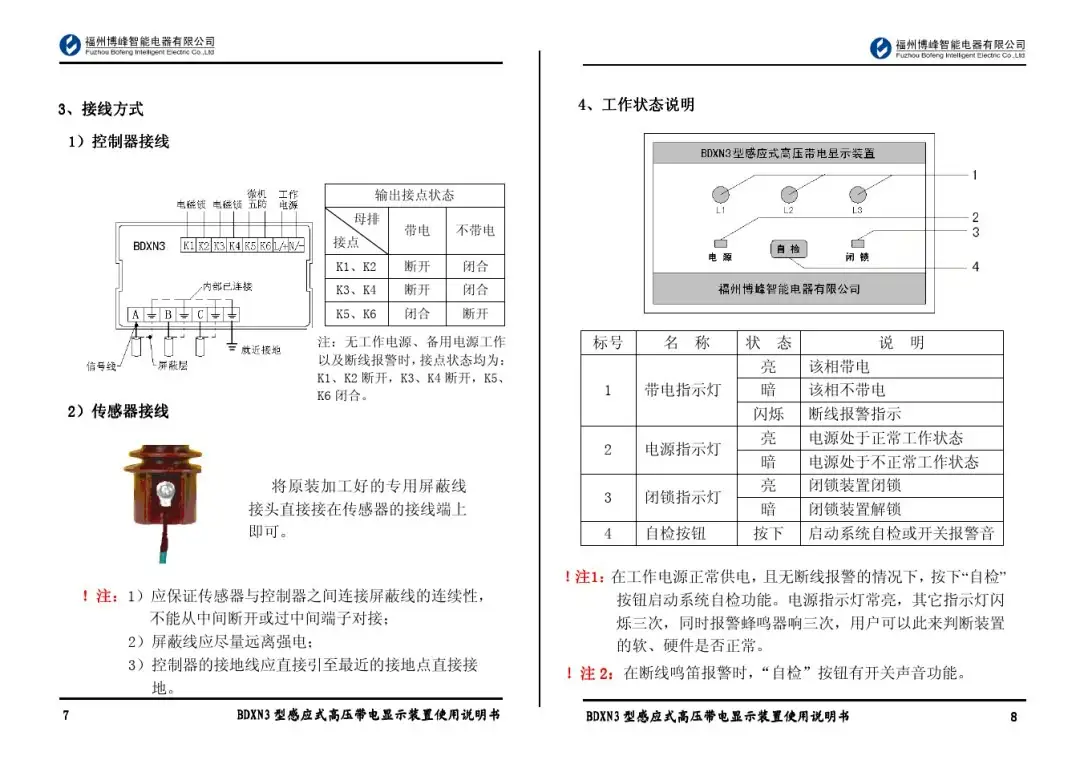

带电显示器接线

带电显示器通过带电显示器空开4DK从合闸母线HM取得电源。
K1为电磁锁常闭接点，线路侧不带电时接点闭合，带电时接点断开。
地刀闭锁部分的接线有两个方案，方案一为无源验电回路，线路侧不带电时K1接点闭合，插入验电器验电时回路导通，提示“无电”；方案二为有源闭锁回路，线路侧不带电时K1接点闭合，插入五防锁DS导通，此时才可对地刀进行操作。这里实际采用方案一。

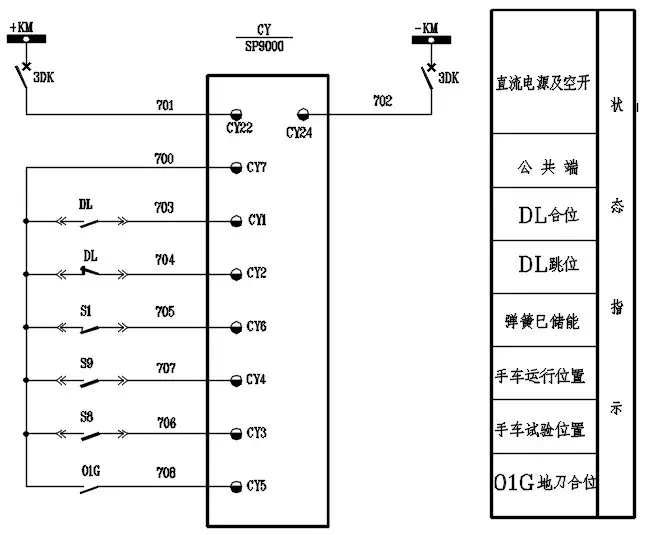

状态指示器接线

状态指示器用于指示手车位置、开关、刀闸状态和弹簧储能状态。
按照说明书指示，将对应接点通过端子排接入装置即可。

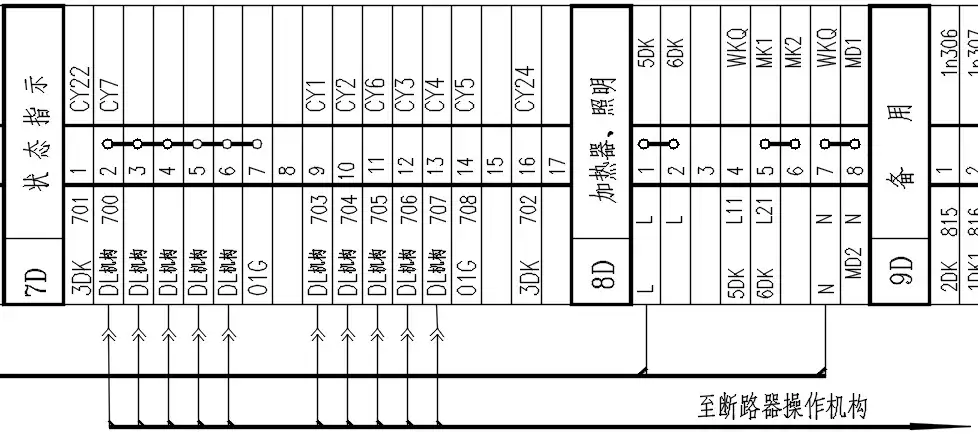

端子排处接线如下：
