我们在继保室看到的保护、测控屏，在设备区看到的端子箱，都属于变电站二次部分。

主接线图表明一次设备之间的联系，而二次图纸则表明二次设备之间的联系。

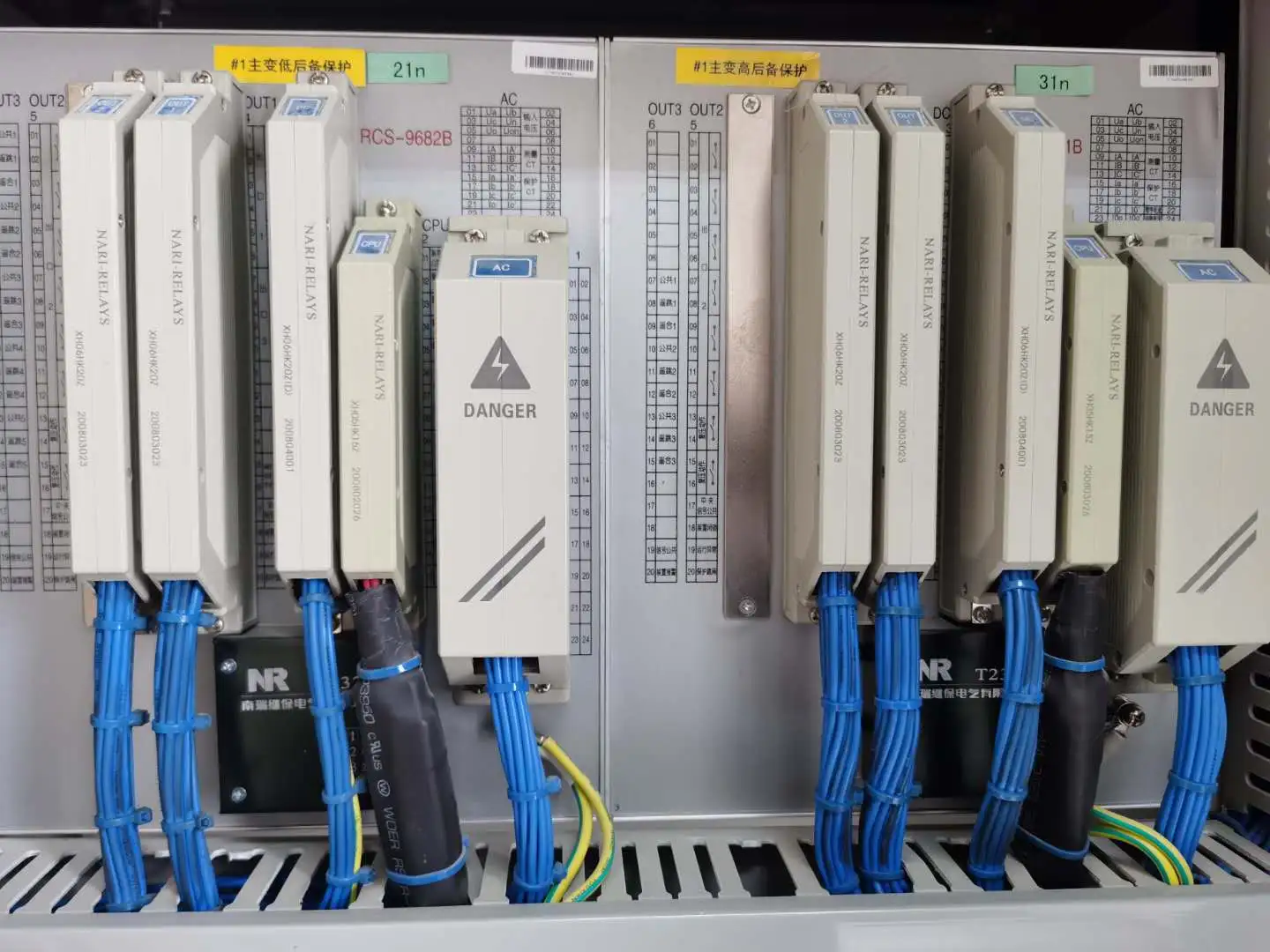

相信你们一定会有这样的感觉：一次部分比较直观，不看图纸，在设备区走一圈，也可以知道这个站是什么接线方式；而到了二次部分，很多接线都藏在我们不能一眼看到的地方。比如，打开一个保护屏后门，你会看到这样的接线：

装置背板上的不同插件承担不同的功能，并引出端子与外界联系。我们看不到每根线从装置的什么地方接到了哪里，想知道二次部分怎么接线，必须看二次图纸。

看图纸，是最方便、最快的了解一个站的方式。PT、CT二次侧接去了哪里？空开、压板以什么方式和其它装置产生联系？我们见到的信号都是怎么报出来的？这些问题都能够从图纸上找到答案。

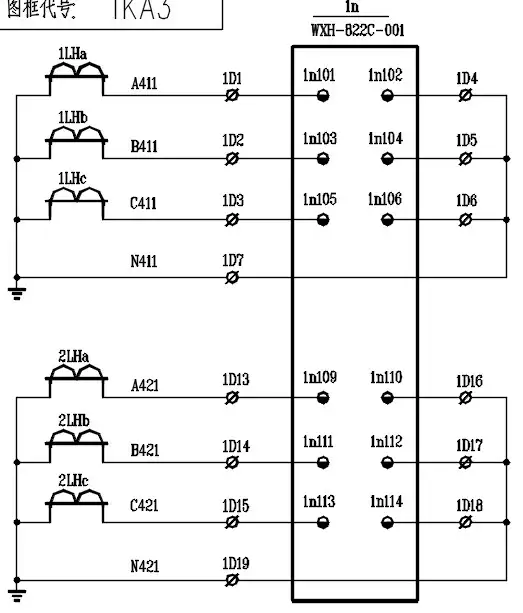

看懂图纸最好的方法，就是直接拿着图纸，对着现场的屏柜看。建议看图时将展开图和安装图一起看，并且配合对应设备说明书观看。比如，对于下面这张图：

图上的“1n”是装置编号，“WXH-822C”是10kV微机线路保护测控装置，“1n101”表示装置背板的端子编号。

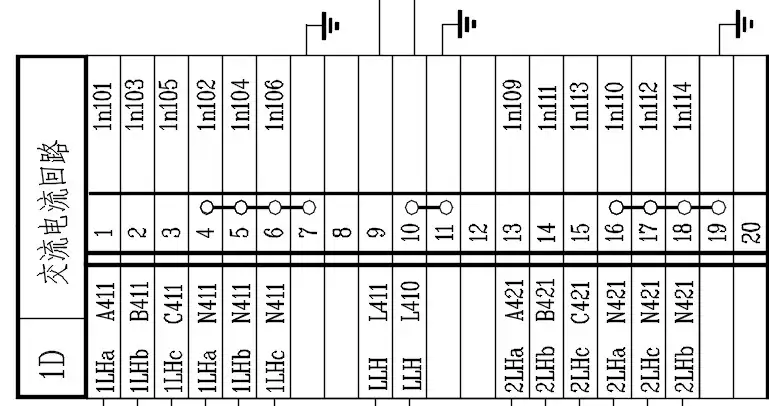

图上的“1D1”表示端子排上的端子编号。我们根据展开图上的端子编号在安装接线图中找到对应的端子，如下图：

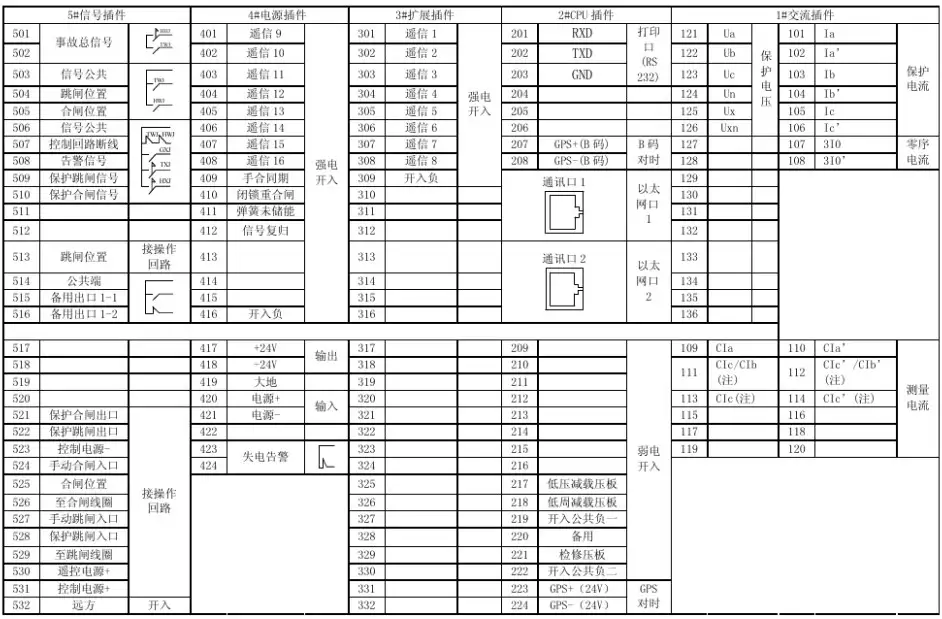

再找到装置说明书，会发现说明书上有一份像这样的装置端子图：

这张图上标注出了装置背板的布置和背板上各个端子的作用。在这张图下面，通常会有像下图这样的接线说明：

将这些内容结合在一起理解，就可以想象出图上出现的线在现场是怎么接的。
