⒈110kV开关、线路的“四态”

以下图进线间隔为例：

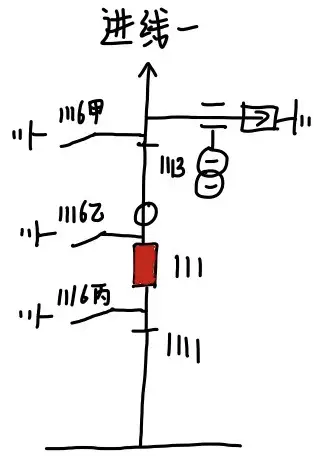

运行状态：

111开关和开关两侧的刀闸均在合位，所有地刀均在分位。

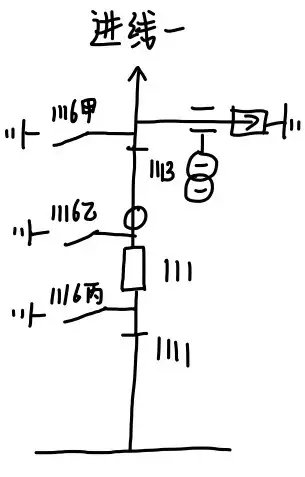

热备用状态：

在运行状态的基础上断开开关。

即：111开关在分位，开关两侧刀闸在合位，所有地刀均在分位。

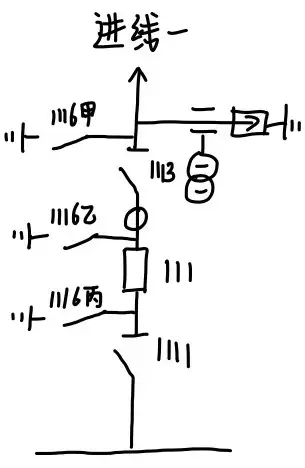

冷备用状态：

在热备用状态的基础上断开开关两侧刀闸。

即：开关及开关两侧刀闸均在分位，所有地刀均在分位。

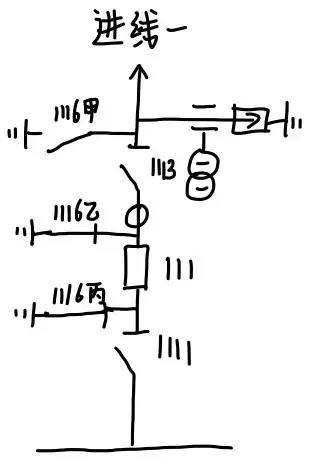

开关检修状态：

在冷备用状态的基础上合上6乙、6丙两把地刀。

即：开关及开关两侧刀闸均在分位，线路侧接地刀闸6甲刀在分位，开关两侧接地刀闸6乙刀、6丙刀在合位。

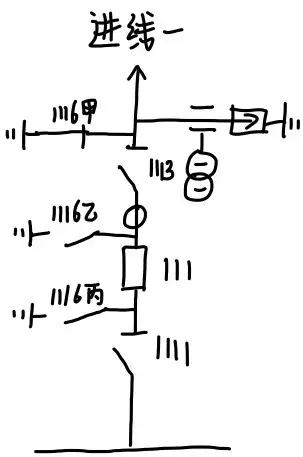

线路检修状态：

在冷备用状态的基础上合上6甲刀。

即：开关及开关两侧刀闸均在分位，6甲刀在合位，6乙、6丙刀均在分位。

2 110kV开关、线路由运行转检修

可以看出，110V开关、线路的运行、热备用、冷备用状态都是一样的，检修状态有所差别。因此，开关、线路由运行转冷备用的操作票写法都是一样的。

先由运行转热备用，即断开开关。在操作票上写：

1.断开进线一111开关。

再由热备用转冷备用，即断开开关两侧刀闸。这就牵涉到两把刀闸断开的顺序问题。官方解释是，断开刀闸时先断负荷侧刀闸（线路侧刀闸）后断电源侧刀闸（母线侧刀闸），合上刀闸时顺序相反。原因是，在开关发生“假分”（即并没有真正分闸）的情况下，如果先断母线侧刀闸再断线路侧刀闸，则断母线侧刀闸会造成主变差动保护动作，跳开主变各侧开关；如果先断线路侧刀闸再断母线侧刀闸，则断线路侧刀闸会造成对侧线路保护动作，跳开对侧线路开关；本侧备自投装置随后动作，跳开本侧线路开关，并合上内桥开关。显然，如果断刀闸时开关并没有真正分闸，先断线路侧刀闸比先断母线侧刀闸引起的跳闸范围要小。所以我们先断线路侧刀闸，合闸时同理先合母线侧刀闸。

在操作票上写：

2.将进线一111开关QK转换开关由远方控制切换至就地控制。

3.查进线一111开关确已断开。

4.合上进线一1113刀闸操作电源。

5.断开进线一1113刀闸，查确已断开。

6.断开进线一1113刀闸操作电源。

7.合上进线一1111刀闸操作电源。

8.断开进线一1111刀闸，查确已断开。

9.断开进线一1111刀闸操作电源。

这样就把开关/线路转到了冷备用状态。

最后再由冷备用转检修。

2.1 110kV开关转检修

先看开关。可以看出，合上开关两侧的6乙、6丙两把接地刀闸，就可以把开关转到检修状态。在操作票上写：

10.在进线一111开关与进线一1111刀闸之间验电，确已无电压后即合上进线一1116丙接地刀闸，查确已合上。

11.在进线一111开关与进线一1113刀闸之间验电，确已无电压后即合上进线一1116乙接地刀闸，查确已合上。

12.断开进线一111开关储能电源。

13.断开进线一111开关操作电源。

这样就把开关转到了检修状态。

把所有步骤连起来：

操作任务：110kV进线一111开关由运行转检修

1.断开进线一111开关。

2.将进线一111开关QK转换开关由远方控制切换至就地控制。

3.查进线一111开关确已断开。

4.合上进线一1113刀闸操作电源。

5.断开进线一1113刀闸，查确已断开。

6.断开进线一1113刀闸操作电源。

7.合上进线一1111刀闸操作电源。

8.断开进线一1111刀闸，查确已断开。

9.断开进线一1111刀闸操作电源。

10.在进线一111开关与进线一1111刀闸之间验电，确已无电压后即合上进线一1116丙接地刀闸，查确已合上。

11.在进线一111开关与进线一1113刀闸之间验电，确已无电压后即合上进线一1116乙接地刀闸，查确已合上。

12.断开进线一111开关储能电源。

13.断开进线一111开关操作电源。

QK转换开关在测控装置所在的地方，即继保室测控屏上；开关储能电源在现场开关端子箱内和开关机构箱内，二者为串联关系，断开任何一个都可以断开储能电源，在我们的实际操作中一般断开位于开关端子箱内的储能电源；开关操作电源位于保护装置所在的地方，我们的110kV线路没有装设专门的线路保护，因此开关操作电源可能位于线路测控屏后，或主变保护屏后。

如果是GIS设备，操作票这样写：

操作任务：110kV进线一111开关由运行转检修

1.断开进线一111开关。

2.将进线一111开关QK转换开关由远方控制切换至就地控制。

3.查进线一111开关确已断开。

4.合上进线一1113刀闸操作电源。

5.断开进线一1113刀闸。

6.查进线一111单元汇控柜上进线一1113刀闸电气位置指示“绿灯”亮。

7.查进线一1113刀闸机械位置指示确在“分闸”位置。

8.断开进线一1113刀闸操作电源。

9.合上进线一1111刀闸操作电源。

10.断开进线一1111刀闸。

11.查进线一111单元汇控柜上进线一1111刀闸电气位置指示“绿灯”亮。

12.查进线一1111刀闸机械位置指示确在“分闸”位置。

13.断开进线一1111刀闸操作电源。

14.合上进线一1116乙接地刀闸操作电源。

15.合上进线一1116乙接地刀闸。

16.查进线一111单元汇控柜上进线一1116乙接地刀闸电气位置指示“红灯”亮。

17.查进线一1116乙接地刀闸机械位置指示确在“合闸”位置。

18.断开进线一1116乙接地刀闸操作电源。

19.合上进线一1116丙接地刀闸操作电源。

20.合上进线一1116丙接地刀闸。

21.查进线一111单元汇控柜上进线一1116丙接地刀闸电气位置指示“红灯”亮。

22.查进线一1116丙接地刀闸机械位置指示确在“合闸”位置。

23.断开进线一1116丙接地刀闸操作电源。

24.断开进线一111开关储能电源。

25.断开进线一111开关操作电源。

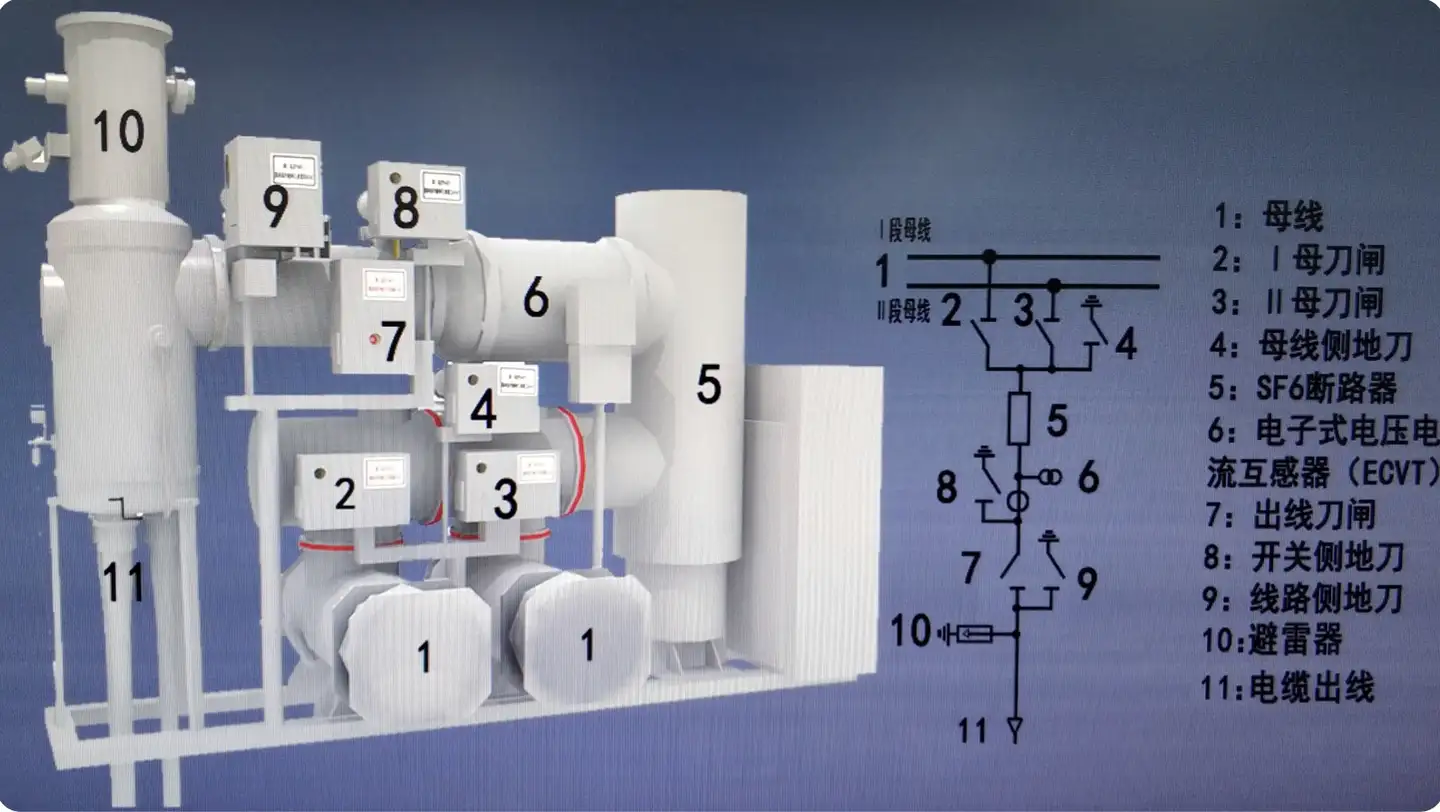

对于GIS设备，一个线路间隔在现场长这样：

这是一个220kV的线路间隔，110kV线路间隔和上图相比，少了一个母线气室和一个II母刀闸气室。

下图框内即为汇控柜：

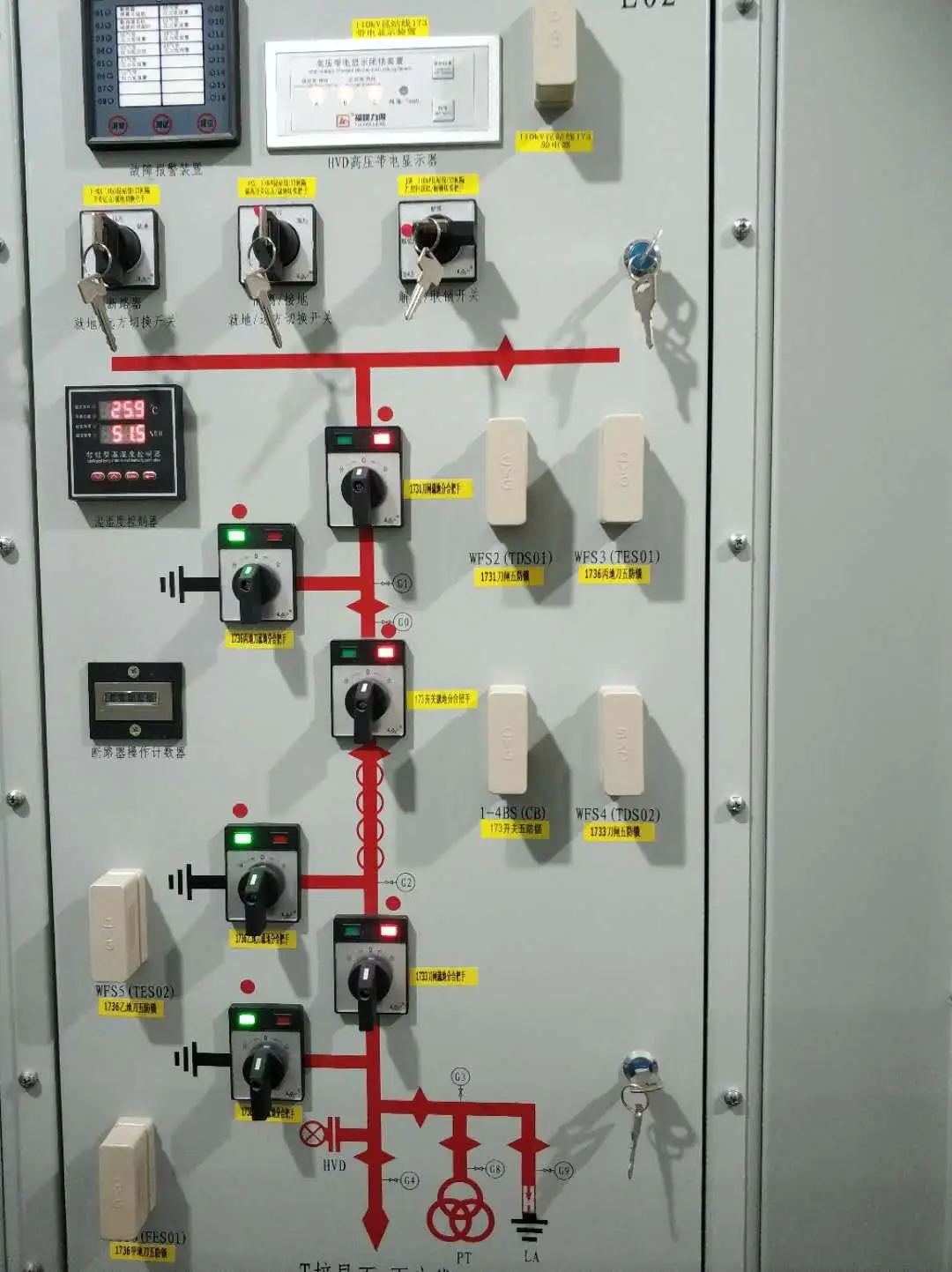

从正面看，汇控柜长这样：

汇控柜内汇集了该间隔所有设备的二次回路，我们对本间隔设备的控制都在汇控柜上进行。QK转换开关、开关储能电源、刀闸操作电源也布置在汇控柜内。

下面看线路转检修的操作。

2.2 110kV线路转检修

从上文可以看出，要将线路从冷备用转检修，就需要合上线路侧的接地刀闸6甲刀。除此之外，我们还需要将线路PT退出运行，即断开线路PT低压侧空开。

在操作票上写：

10.断开进线一111线路A相PT低压侧空开。

11.在进线一1113刀闸靠线路侧验电，确已无电压后即合上进线一1116甲接地刀闸，查确已合上。

12.在进线一1113刀闸操作把手上悬挂“禁止合闸，线路有人工作”标示牌。

13.断开进线一111开关操作电源。

至此，线路由运行转检修操作完成。

把所有步骤连起来：

操作任务：110kV进线一111线路由运行转检修

1.断开进线一111开关。

2.将进线一111开关QK转换开关由远方控制切换至就地控制。

3.查进线一111开关确已断开。

4.合上进线一1113刀闸操作电源。

5.断开进线一1113刀闸，查确已断开。

6.断开进线一1113刀闸操作电源。

7.合上进线一1111刀闸操作电源。

8.断开进线一1111刀闸，查确已断开。

9.断开进线一1111刀闸操作电源。

10.断开进线一111线路A相PT低压侧空开。

11.在进线一1113刀闸靠线路侧验电，确已无电压后即合上进线一1116甲接地刀闸，查确已合上。

12.在进线一1113刀闸操作把手上悬挂“禁止合闸，线路有人工作”标示牌。

13.断开进线一111开关操作电源。

需要注意，线路转检修需要在线路侧刀闸操作把手上挂牌，这一步需要在操作票上体现。

如果是GIS设备，操作票这样写：

操作任务：110kV进线一111线路由运行转检修

1.断开进线一111开关。

2.将进线一111开关QK转换开关由远方控制切换至就地控制。

3.查进线一111开关确已断开。

4.合上进线一1113刀闸操作电源。

5.断开进线一1113刀闸。

6.查进线一111单元汇控柜上进线一1113刀闸电气位置指示“绿灯”亮。

7.查进线一1113刀闸机械位置指示确在“分闸”位置。

8.断开进线一1113刀闸操作电源。

9.合上进线一1111刀闸操作电源。

10.断开进线一1111刀闸。

11.查进线一111单元汇控柜上进线一1111刀闸电气位置指示“绿灯”亮。

12.查进线一1111刀闸机械位置指示确在“分闸”位置。

13.断开进线一1111刀闸操作电源。

14.断开进线一111线路A相PT低压侧空开。

15.合上进线一1116甲接地刀闸操作电源。

16.合上进线一1116甲接地刀闸。

17.查进线一111单元汇控柜上进线一1116甲接地刀闸电气位置指示“红灯”亮。

18.查进线一1116甲接地刀闸机械位置指示确在“合闸”位置。

19.断开进线一1116甲接地刀闸操作电源。

20.在进线一1113刀闸操作把手上悬挂“禁止合闸，线路有人工作”标示牌。

21.断开进线一111开关操作电源。

3 110kV开关、线路由检修转运行

3.1 110kV开关由检修转运行

先看开关由检修转冷备用的倒闸操作。从上文可以知道，断开开关两侧的6乙、6丙两把接地刀闸，就可以把开关从检修状态转到冷备用状态。需要注意，开关储能电源要先于操作电源合上，否则可能会出现开关无法成功储能的现象。

在操作票上这样写：

1.合上进线一111开关储能电源。

2.合上进线一111开关操作电源。

3.断开进线一1116丙接地刀闸，查确已断开。

4.断开进线一1116乙接地刀闸，查确已断开。

此时开关被转到了冷备用状态。接下来合上1111、1113两把刀闸，把开关转到热备用状态。在操作票上写：

5.查进线一111开关确已断开。

6.合上进线一1111刀闸操作电源。

7.合上进线一1111刀闸，查确已合上。

8.断开进线一1111刀闸操作电源。

9.合上进线一1113刀闸操作电源。

10.合上进线一1113刀闸，查确已合上。

11.断开进线一1113刀闸操作电源。

12.将进线一111开关QK转换开关由就地控制切换至远方控制。

这样就把开关转到了热备用状态。接下来只要合上开关，就可以把开关转到运行状态。在操作票上写：

13.合上进线一111开关。

14.查进线一111开关确已合上。

开关由检修转运行操作完成。把所有步骤连起来：

操作任务：110kV进线一111开关由检修转运行

1.合上进线一111开关储能电源。

2.合上进线一111开关操作电源。

3.断开进线一1116丙接地刀闸，查确已断开。

4.断开进线一1116乙接地刀闸，查确已断开。

5.查进线一111开关确已断开。

6.合上进线一1111刀闸操作电源。

7.合上进线一1111刀闸，查确已合上。

8.断开进线一1111刀闸操作电源。

9.合上进线一1113刀闸操作电源。

10.合上进线一1113刀闸，查确已合上。

11.断开进线一1113刀闸操作电源。

12.将进线一111开关QK转换开关由就地控制切换至远方控制。

13.合上进线一111开关。

14.查进线一111开关确已合上。

如果是GIS设备，操作票这样写：

操作任务：110kV进线一111开关由检修转运行

1.合上进线一111开关储能电源。

2.合上进线一111开关操作电源。

3.合上进线一1116丙接地刀闸操作电源。

4.断开进线一1116丙接地刀闸。

5.查进线一111单元汇控柜上进线一1116丙接地刀闸电气位置指示“绿灯”亮。

6.查进线一1116丙接地刀闸机械位置指示确在“分闸”位置。

7.断开进线一1116丙接地刀闸操作电源。

8.合上进线一1116乙接地刀闸操作电源。

9.断开进线一1116乙接地刀闸，查确已断开。

10.查进线一111单元汇控柜上进线一1116乙接地刀闸电气位置指示“绿灯”亮。

11.查进线一1116乙接地刀闸机械位置指示确在“分闸”位置。

12.断开进线一1116乙接地刀闸操作电源。

13.查进线一111单元汇控柜上进线一111开关电气位置指示“绿灯”亮。

14.查进线一111开关机械位置指示确在“分闸”位置。

15.合上进线一1111刀闸操作电源。

16.合上进线一1111刀闸。

17.查进线一111单元汇控柜上进线一1111刀闸电气位置指示“红灯”亮。

18.查进线一1111刀闸机械位置指示确在“合闸”位置。

19.断开进线一1111刀闸操作电源。

20.合上进线一1113刀闸操作电源。

21.合上进线一1113刀闸。

22.查进线一111单元汇控柜上进线一1113刀闸电气位置指示“红灯”亮。

23.查进线一1113刀闸机械位置指示确在“合闸”位置。

24.断开进线一1113刀闸操作电源。

25.将进线一111开关QK转换开关由就地控制切换至远方控制。

26.合上进线一111开关。

27.查进线一111开关确已合上。

3.2 110kV线路由检修转运行

先将线路由检修转冷备用。断开线路侧的6甲刀，并合上线路PT低压侧空开，就把线路转到了冷备用状态。

在操作票上写：

1.合上进线一111开关操作电源。

2.拆除进线一1113刀闸操作把手上悬挂的“禁止合闸，线路有人工作”标示牌。

3.断开进线一1116甲接地刀闸，查确已断开。

4.合上进线一111线路A相PT低压侧空开。

再将线路由冷备用状态转到热备用状态。由于开关、线路的冷备用状态和热备用状态是一样的，线路冷备用转热备用的操作和开关冷备用转热备用相同。在操作票上写：

5.查进线一111开关确已断开。

6.合上进线一1111刀闸操作电源。

7.合上进线一1111刀闸，查确已合上。

8.断开进线一1111刀闸操作电源。

9.合上进线一1113刀闸操作电源。

10.合上进线一1113刀闸，查确已合上。

11.断开进线一1113刀闸操作电源。

12.将进线一111开关QK转换开关由就地控制切换至远方控制。

最后合上开关，就把线路转到了运行状态。在操作票上写：

13.合上进线一111开关。

14.查进线一111开关确已合上。

把所有步骤连起来：

操作任务：110kV进线一线路由检修转运行

1.合上进线一111开关操作电源。

2.拆除进线一1113刀闸操作把手上悬挂的“禁止合闸，线路有人工作”标示牌。

3.断开进线一1116甲接地刀闸，查确已断开。

4.合上进线一111线路A相PT低压侧空开。

5.查进线一111开关确已断开。

6.合上进线一1111刀闸操作电源。

7.合上进线一1111刀闸，查确已合上。

8.断开进线一1111刀闸操作电源。

9.合上进线一1113刀闸操作电源。

10.合上进线一1113刀闸，查确已合上。

11.断开进线一1113刀闸操作电源。

12.将进线一111开关QK转换开关由就地控制切换至远方控制。

13.合上进线一111开关。

14.查进线一111开关确已合上。

如果是GIS设备，操作票这样写：

操作任务：110kV进线一线路由检修转运行

1.合上进线一111开关操作电源。

2.拆除进线一1113刀闸操作把手上悬挂的“禁止合闸，线路有人工作”标示牌。

3.合上进线一1116甲接地刀闸操作电源。

4.断开进线一1116甲接地刀闸。

5.查进线一111单元汇控柜上进线一1116甲接地刀闸电气位置指示“绿灯”亮。

6.查进线一1116甲接地刀闸机械位置指示确在“分闸”位置。

7.断开进线一1116甲接地刀闸操作电源。

8.合上进线一111线路A相PT低压侧空开。

9.查进线一111单元汇控柜上进线一111开关电气位置指示“绿灯”亮。

10.查进线一111开关机械位置指示确在“分闸”位置。

11.合上进线一1111刀闸操作电源。

12.合上进线一1111刀闸。

13.查进线一111单元汇控柜上进线一1111刀闸电气位置指示“红灯”亮。

14.查进线一1111刀闸机械位置指示确在“合闸”位置。

15.断开进线一1111刀闸操作电源。

16.合上进线一1113刀闸操作电源。

17.合上进线一1113刀闸。

18.查进线一111单元汇控柜上进线一1113刀闸电气位置指示“红灯”亮。

19.查进线一1113刀闸机械位置指示确在“合闸”位置。

20.断开进线一1113刀闸操作电源。

25.将进线一111开关QK转换开关由就地控制切换至远方控制。

22.合上进线一111开关。

23.查进线一111开关确已合上。

这一节说明了110kV开关、线路倒闸操作操作票的写法。可以看出，需要注意线路侧刀闸和母线侧刀闸的操作顺序，以及线路倒闸操作时需要操作线路PT二次空开。
