测控装置，顾名思义，起到的有两个作用：“测”（测量）和“控”（控制）。

具体地说，测控装置完成以下功能：

⑴采集交流电气量，如CT、PT二次侧的相电压、线电压、零序电压、零序电流，并计算有功功率、无功功率、功率因数、频率等。

⑵采集直流量，计算生成非电气量，如主变油温。

⑶采集状态量，如开关、刀闸位置信号，GIS、开关操作机构、智能站内的合并单元、智能终端告警信号，继电保护和安全自动装置动作及告警信号等。

⑷控制功能。控制开关、刀闸、地刀分合闸，复归信号、变压器档位调节、软压板投退等。我们可以在测控装置附近找到一个“远方/就地”切换开关（我们叫“QK转换开关”），若开关打到“远方”，可在监控电脑上远方分合闸；若开关打到“就地”，将无法在监控电脑上分合闸，只能在测控装置上操作。

⑸同期功能。具备检同期合闸功能。我们可以在测控装置附近找到一个“强制手动/远控/同期手合”把手，如果把手切到“强制手动”，我们操作开关合闸时，测控装置不会进行同期检查；如果把手切到“同期手合”，我们操作开关合闸时，测控装置会进行同期检查，当开关两侧压差、频差、角差均在设定范围内时才允许合闸。

上一节中提到线路保护中也配有检同期功能。线路保护中的检同期是配合保护跳闸后的重合闸功能使用的，而测控中的检同期是配合正常运行时进行的手动合闸操作使用的，二者应用对象不同。

⑹逻辑闭锁功能。装置内部存储防误闭锁逻辑，当需要进行手动操作时，对手动操作进行逻辑判断，若判断符合防误闭锁逻辑（如：带地刀合开关），则输出闭锁信号，闭锁手动操作。我们可以在测控装置附近找到一个“联锁/解锁”切换开关，当开关打到“联锁”位置时，闭锁功能投入。实际现场开关一般放在“解锁”位置，也就是说这个功能一般不使用。

⑺记录存储功能。对SOE（Sequence of Events，事件顺序记录，就是将开关跳闸、保护动作等事件按毫秒级时间顺序逐个记录）、操作记录及告警信息进行存储。

对于110kV系统，测控装置在继保室主变和线路测控屏上组屏布置；对于10kV系统，安装在开关柜前上柜的保护测控装置含有保护装置和测控装置的功能。

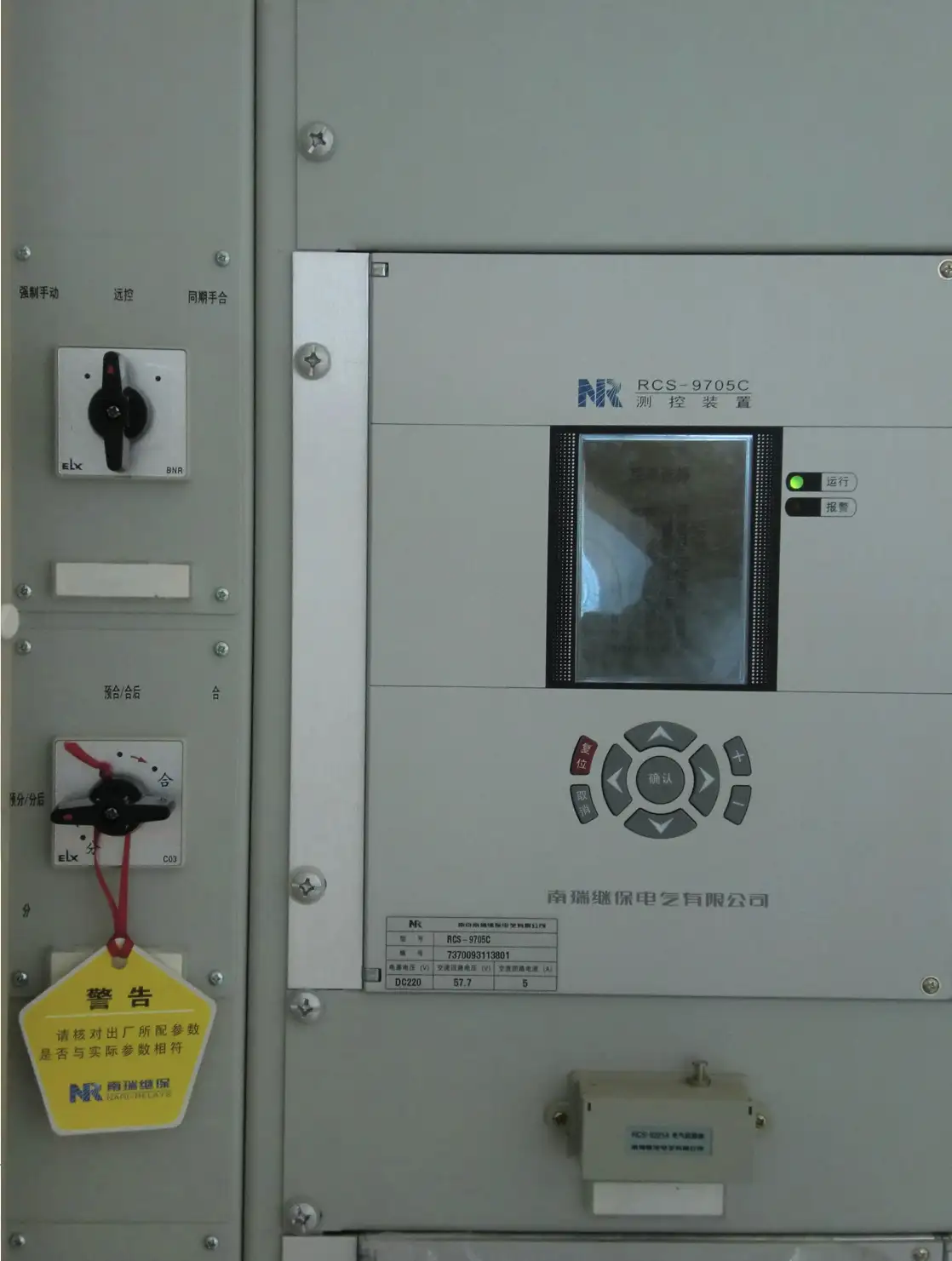

下图即为测控装置。

以下是电力行业标准《DL/T 1512-2016 变电站测控装置技术规范》对变电站测控装置的准确定义：

一种变电站自动化系统间隔层智能电子设备，实现一次、二次设备信息采集处理和信息传输，接收控制命令，实现对受控对象的控制。

我们先认识一下定义中出现的“变电站自动化系统”是什么。

变电站综合自动化是将变电站的二次设备（比如我们介绍过的保护装置、自动装置）经过功能组合和优化设计，实现对全变电站的主要设备的自动监视、测量、自动控制和保护及与调度间通信等综合性的自动化功能。

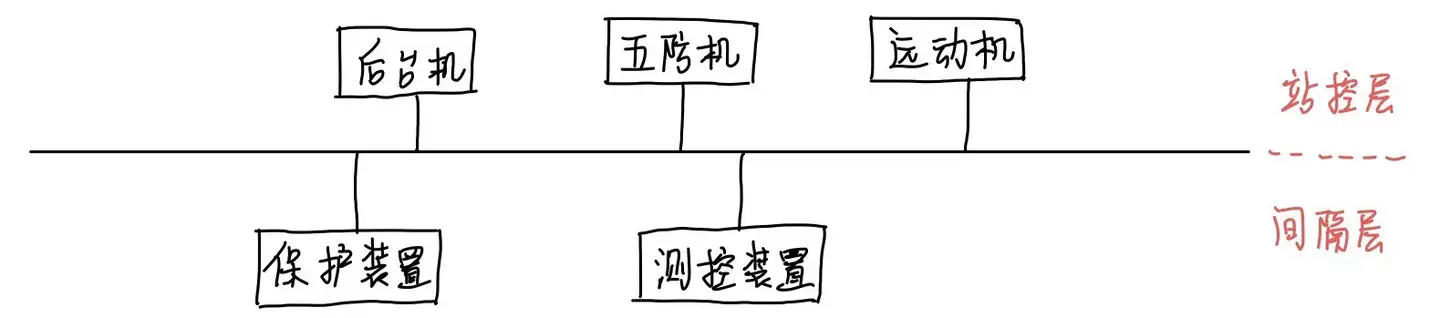

下图为常规站的综合自动化系统结构：

可以看出，变电站综合自动化系统分为两层：站控层和间隔层。间隔层包括保护装置、测控装置等，完成数据采集和控制功能，并通过网络将数据上送至站控层；站控层包括我们能主控室看到的后台机、五防机，用于获取间隔层上送的数据，供值班人员对变电站设备进行控制和管理；包括我们能在继保室看到的远动机，用于将数据上送至调度端。

智能站综合自动化系统的结构与常规站有所不同，将在以后单独介绍。
