这一节了解站内的通信电源和不间断电源，并对变电站电源系统做梳理和总结。

首先介绍通信电源。

通信电源用于给站内通信设备（如：光端机）提供48V直流电源。

对于运行时间比较久的变电站，通信电源系统的结构和直流系统较为类似。

来自站用电屏的两路交流输入经空开接至整流模块输入，整流模块将400V交流输入整流为48V直流输出。

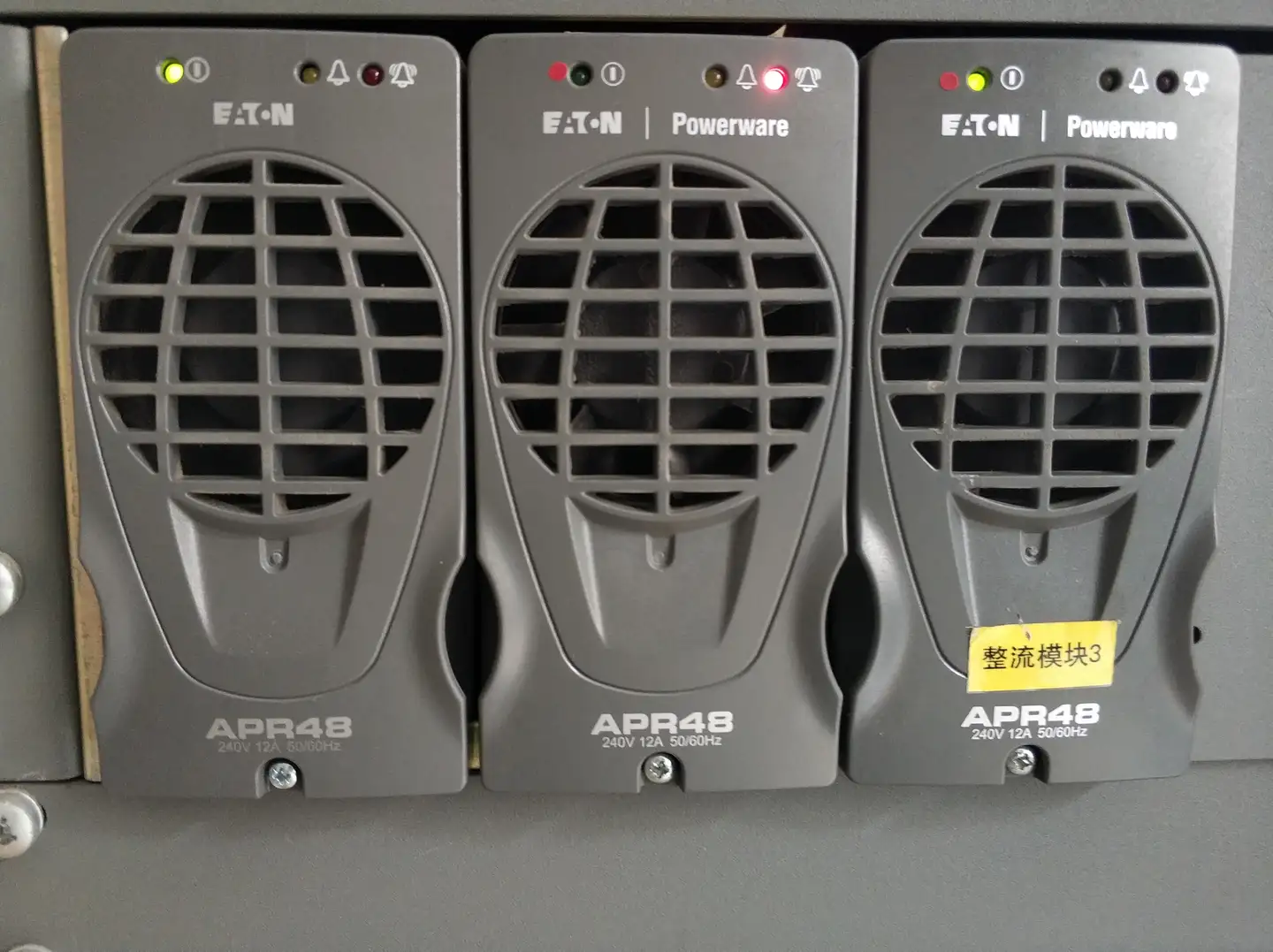

这是整流模块：

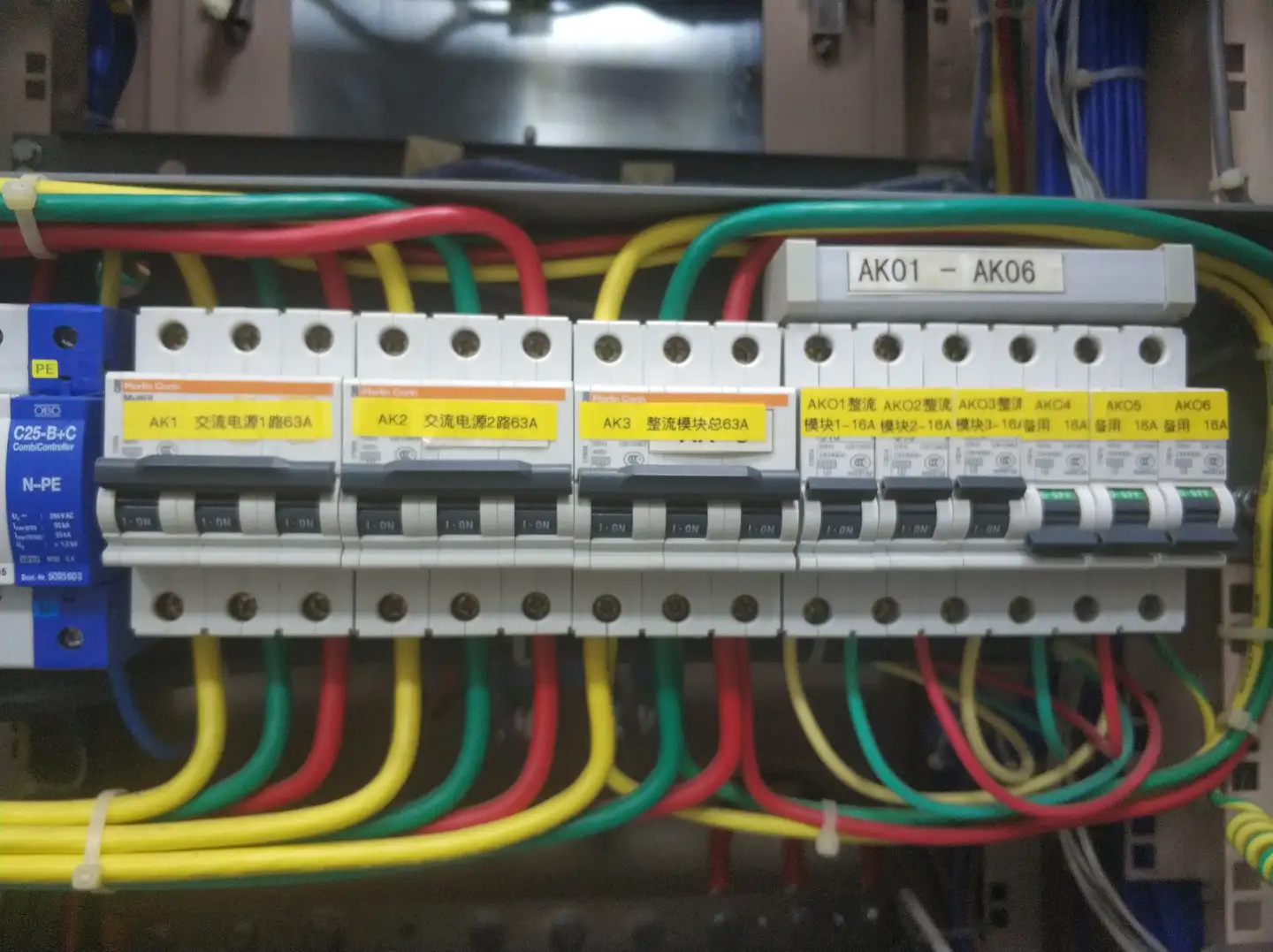

这是交流进线空开和整流模块进线电源空开：

输出有两个方向。

一方面，48V直流输出通过空开馈出至各个需要通信电源的地方。

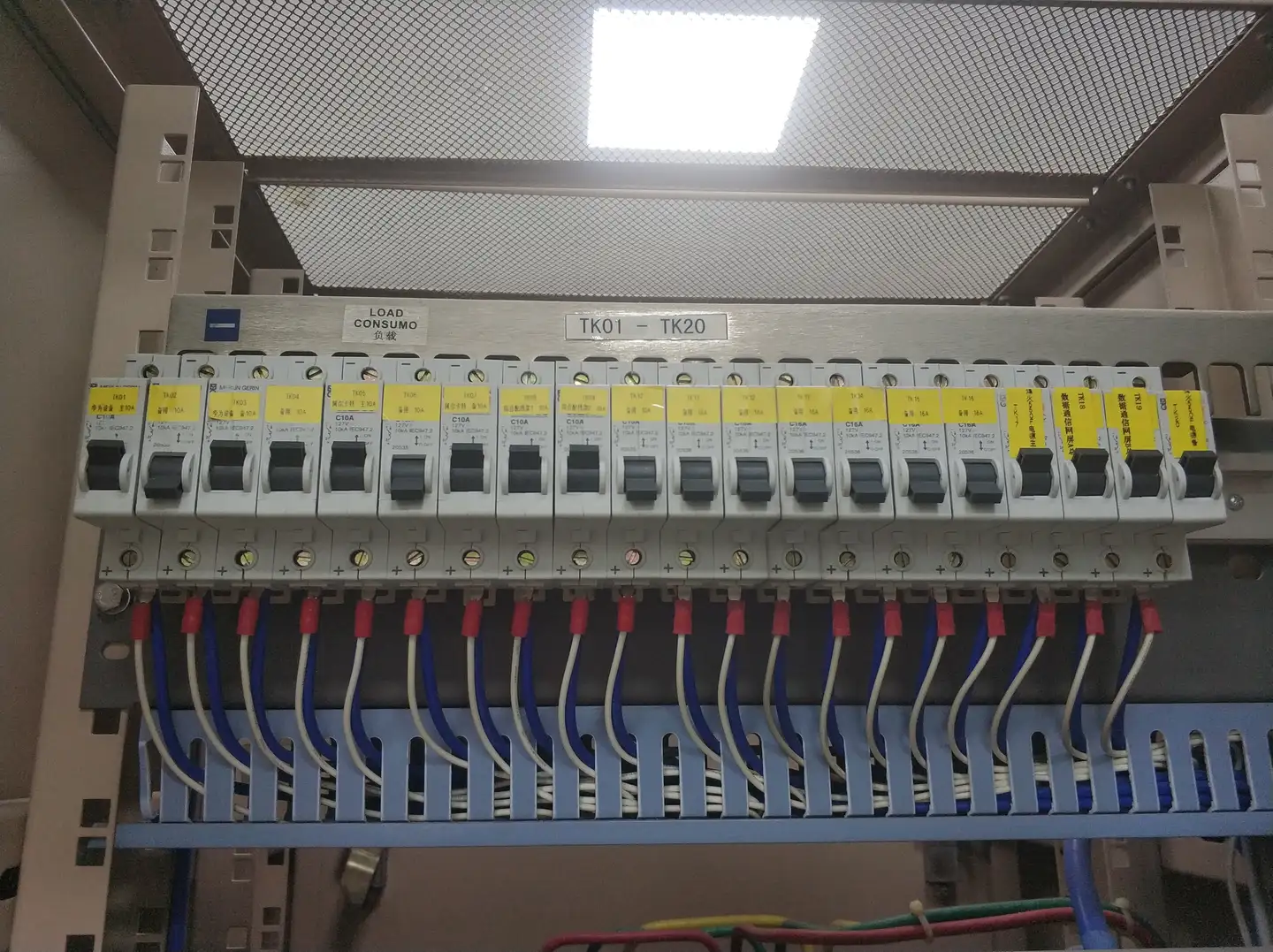

图上为馈线空开：

另一方面，48V直流输出给通信蓄电池组充电。

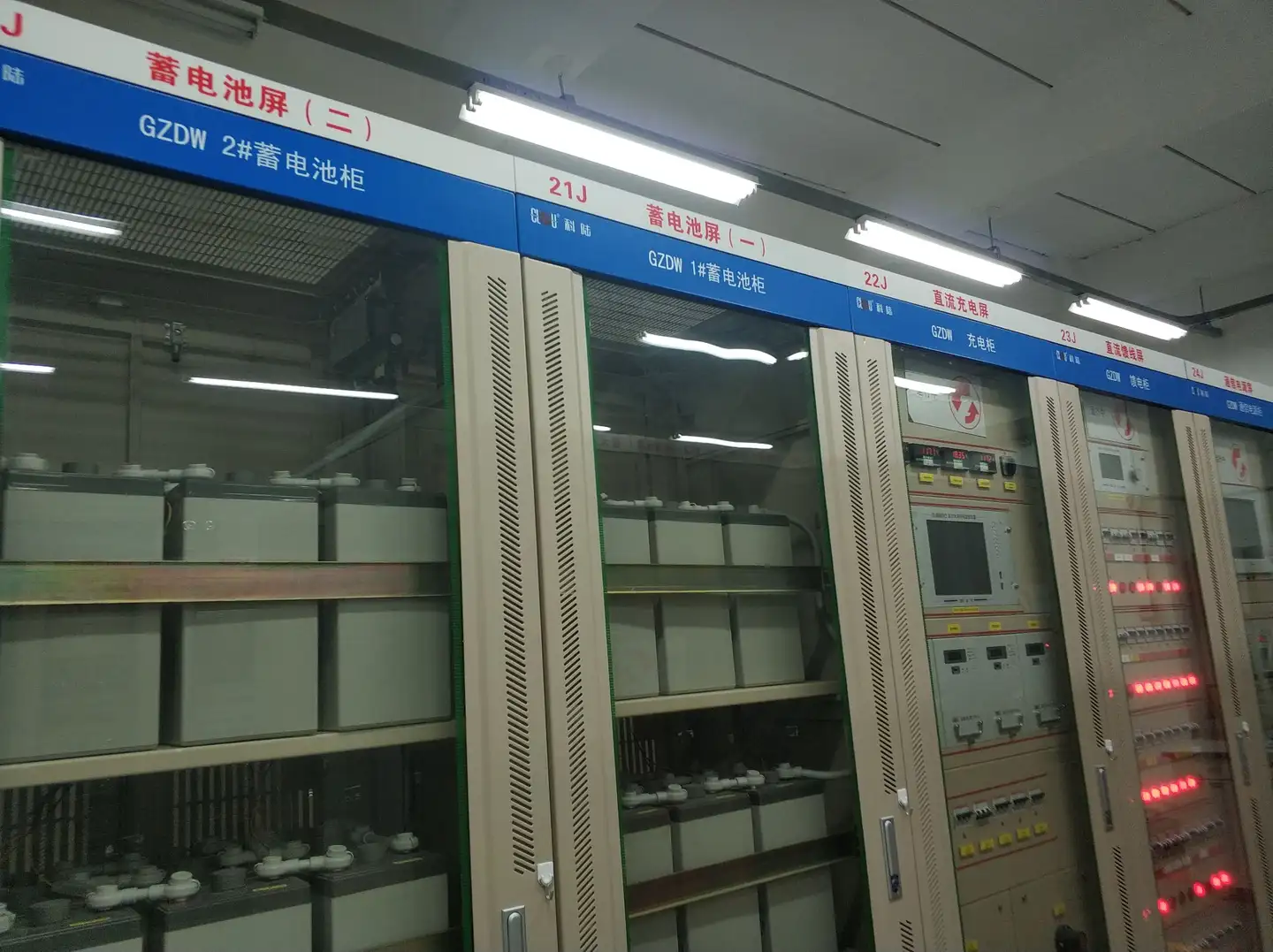

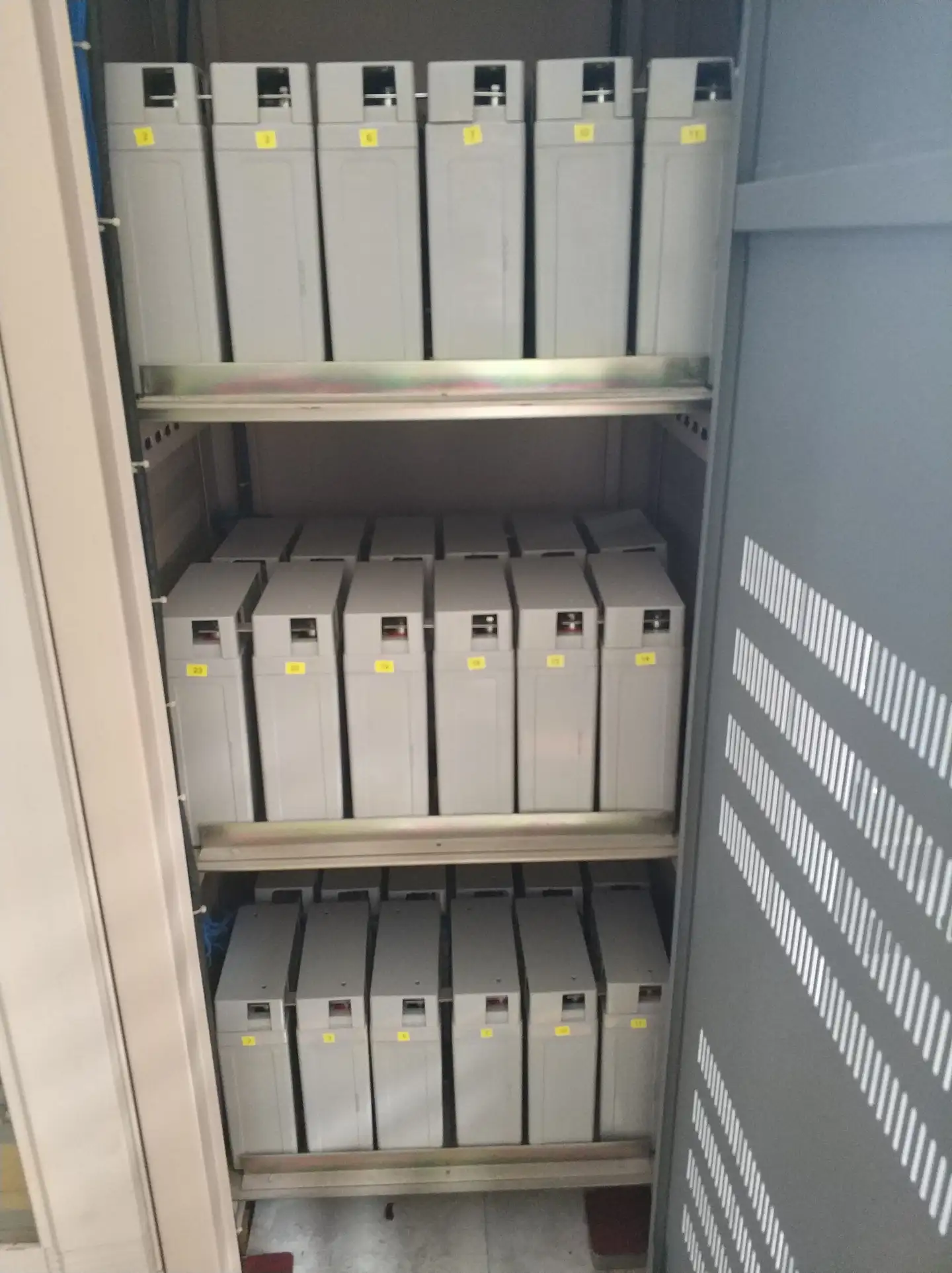

这是通信蓄电池组：

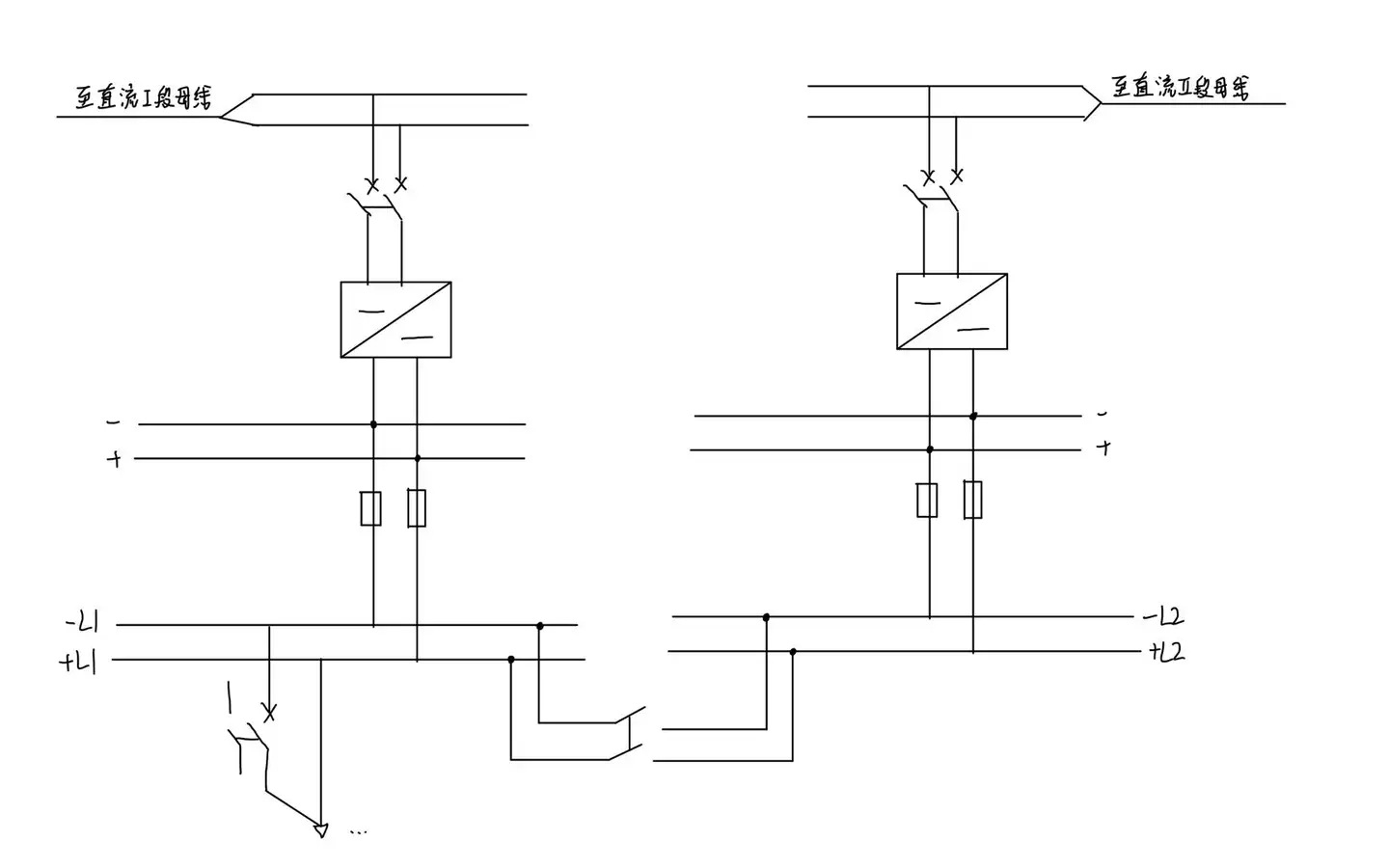

对于近年新投运的变电站，大多采用一体化电源系统，其中的通信电源系统接线图大致是下图这样的：

来自直流馈线屏的两路直流输入经进线空开接至充电模块的输入。充电模块的作用是将220V或110V的直流输入转换为48V的直流输出。

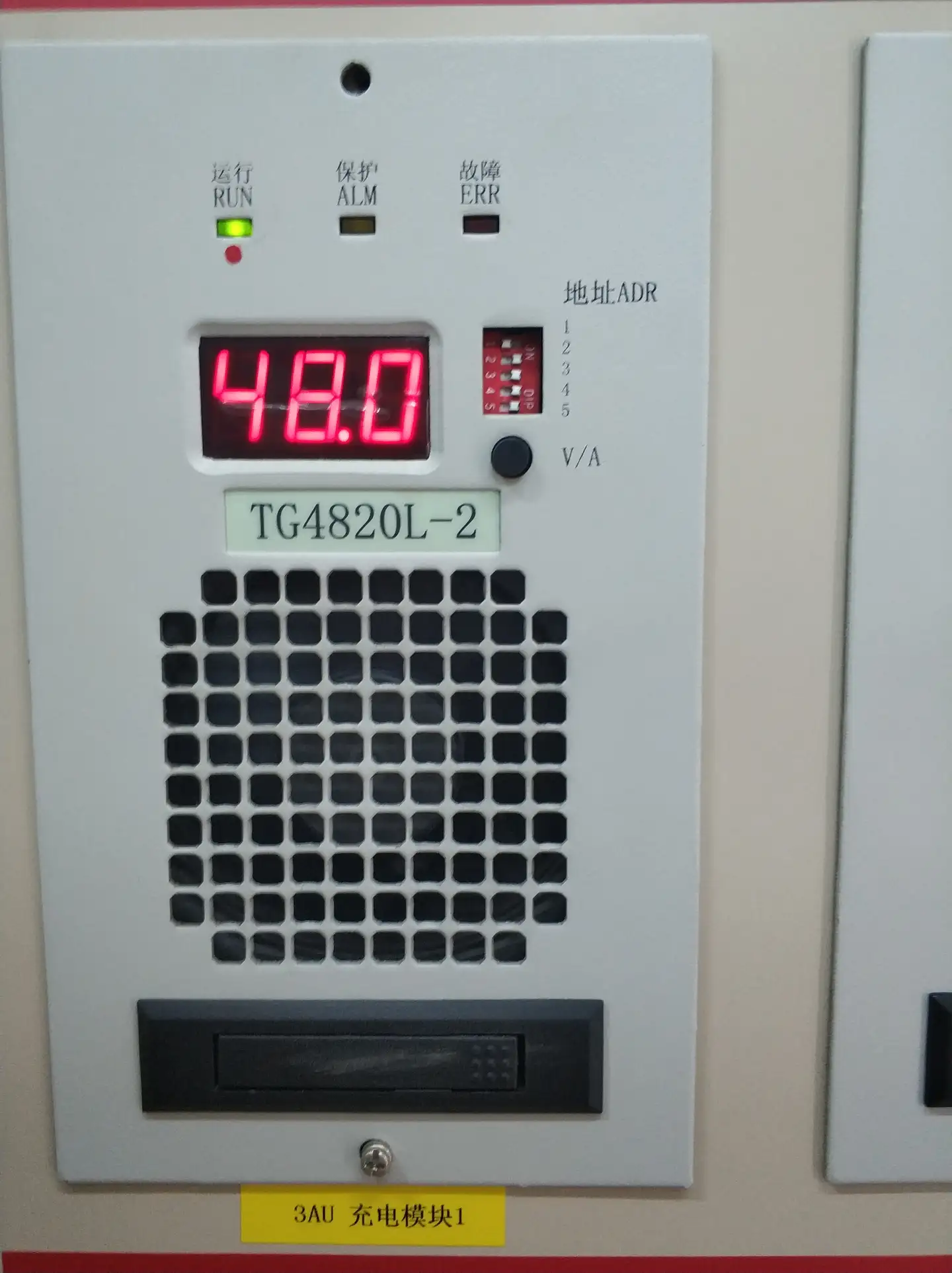

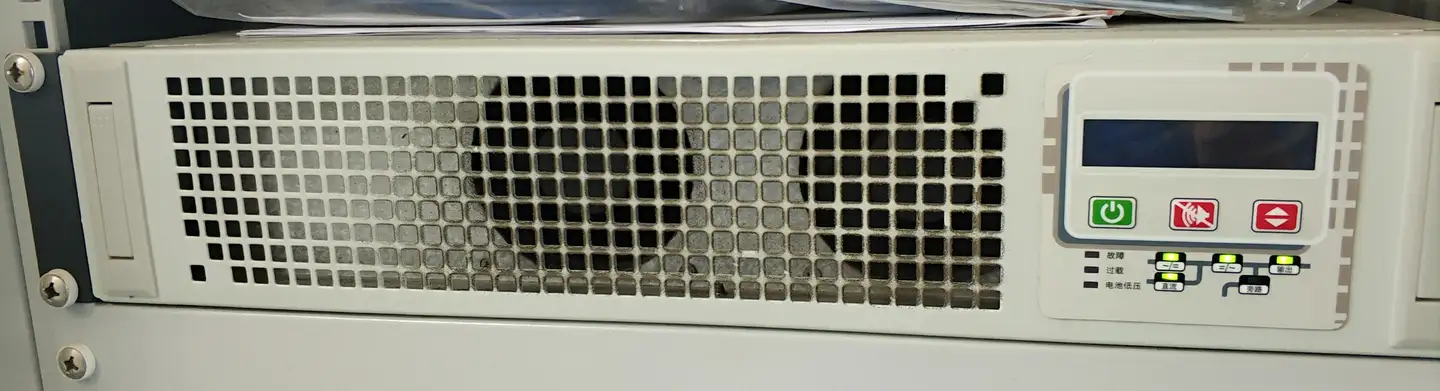

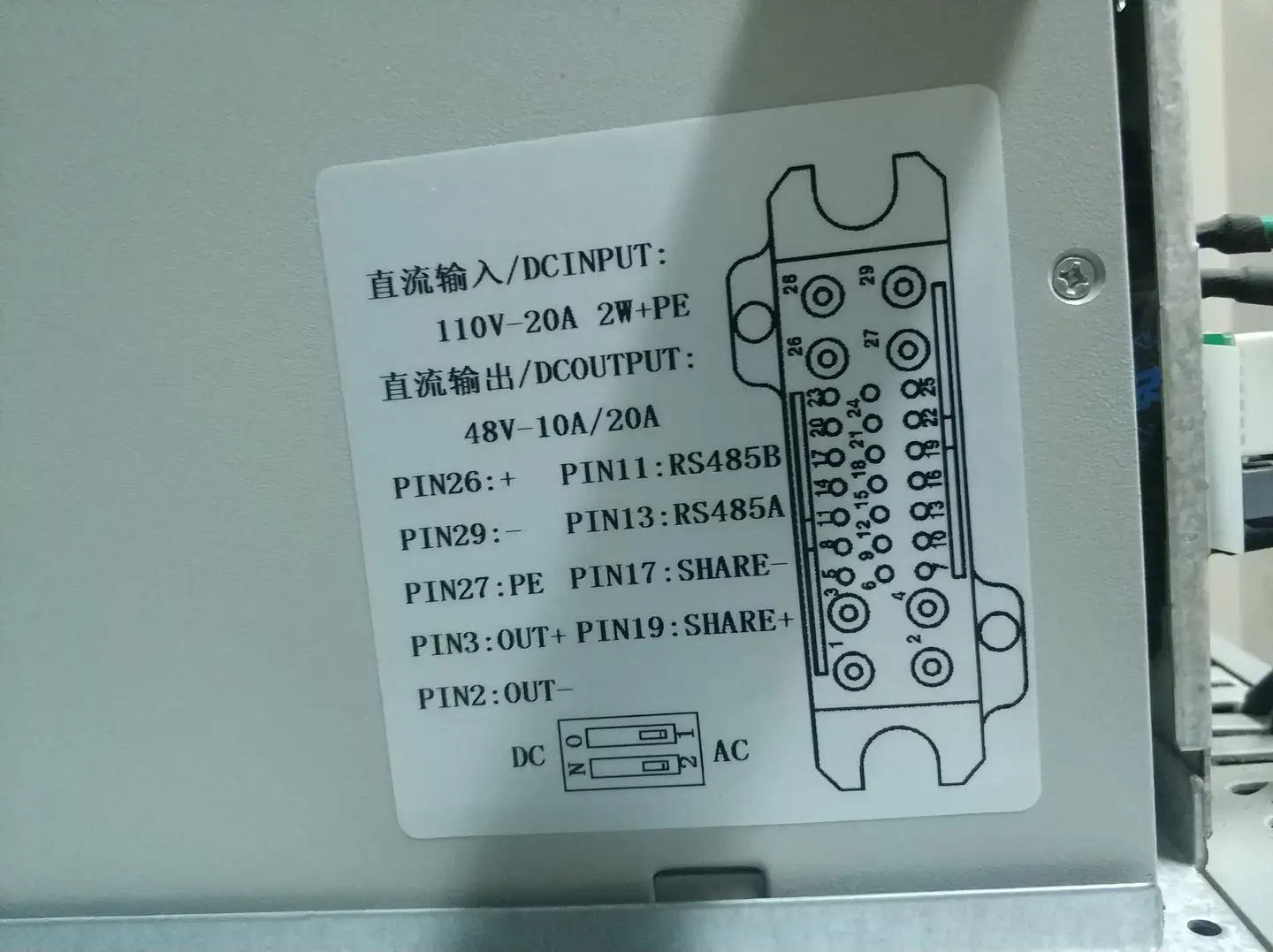

充电模块长这样：

图上的“48.0”表示输出电压是48V。

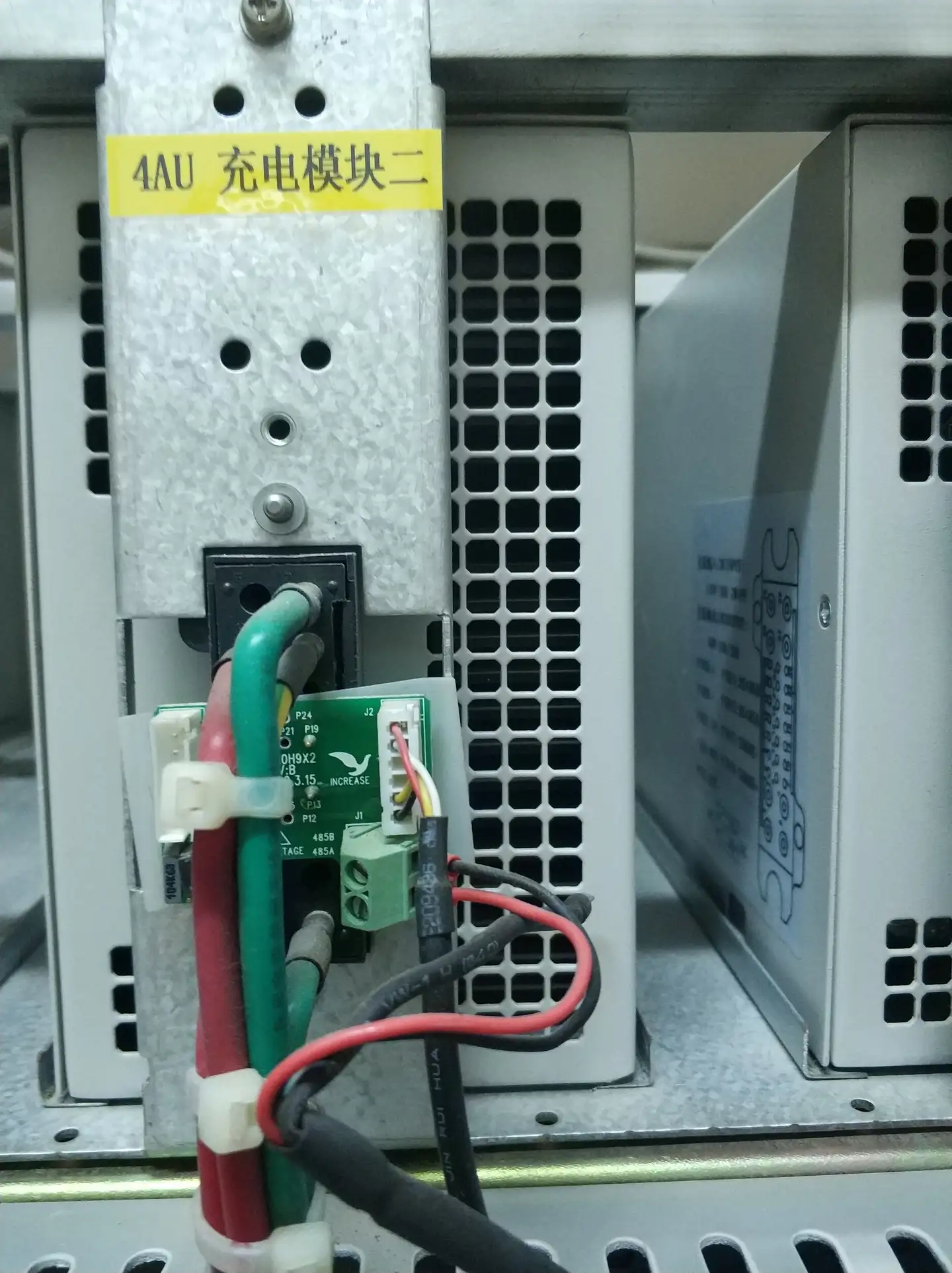

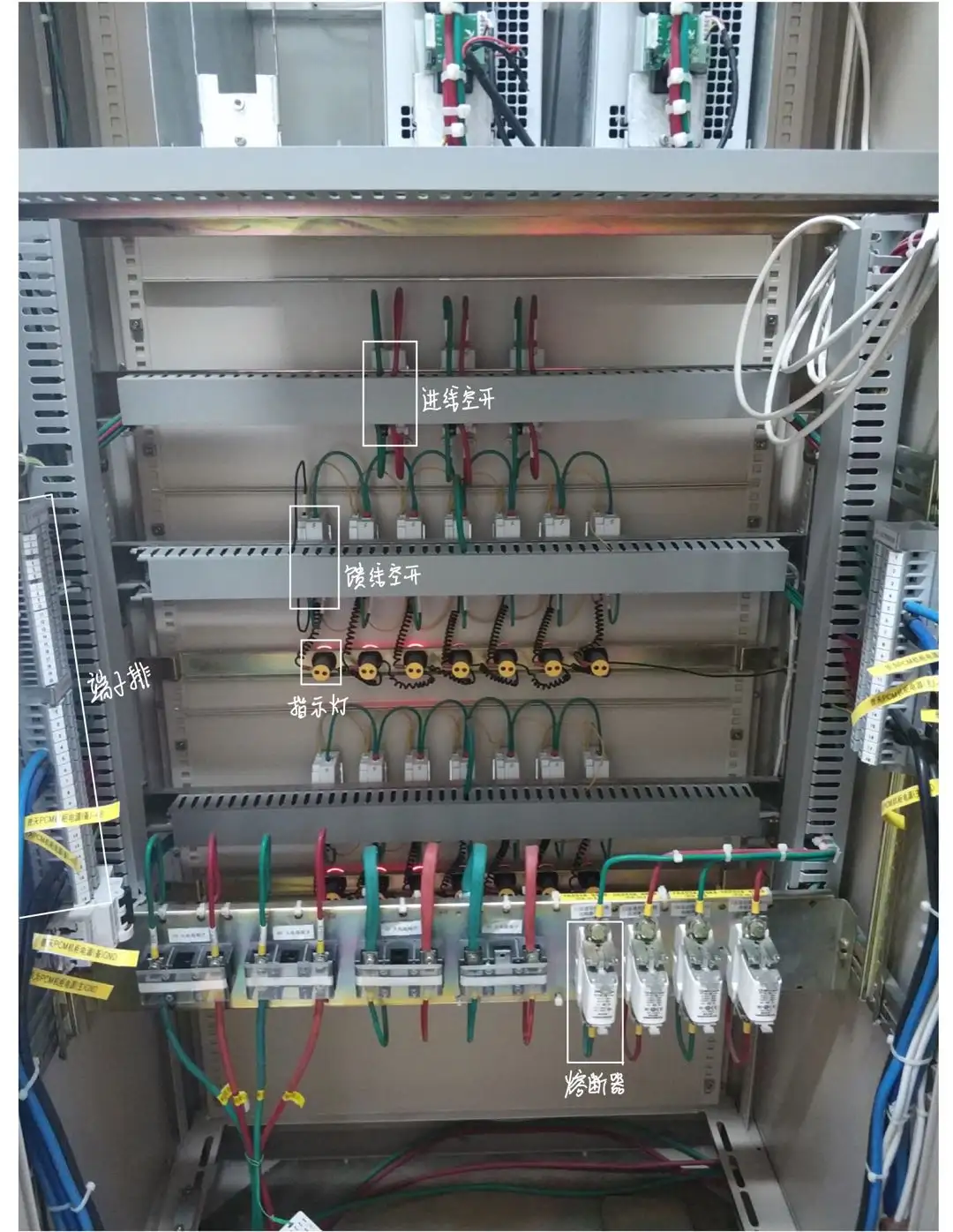

充电模块后的接线如图：

充电模块的输出经熔断器接至母线，再通过空开接至位于屏内左右两边的端子排，馈出至各个需要通信电源的地方。

可以在通信电源屏后看到熔断器：

注意到，现在的通信电源没有了单独的蓄电池组，而是和直流系统共享蓄电池组。这是一体化电源系统的一个特征。

接下来介绍不间断电源UPS。

UPS为站内较为重要的交流电源供电设备（比如监控电脑）提供恒压恒频的不间断电源。要求UPS在交流电失电后，不间断供电维持时间不小于60分钟。

不间断电源长这样：

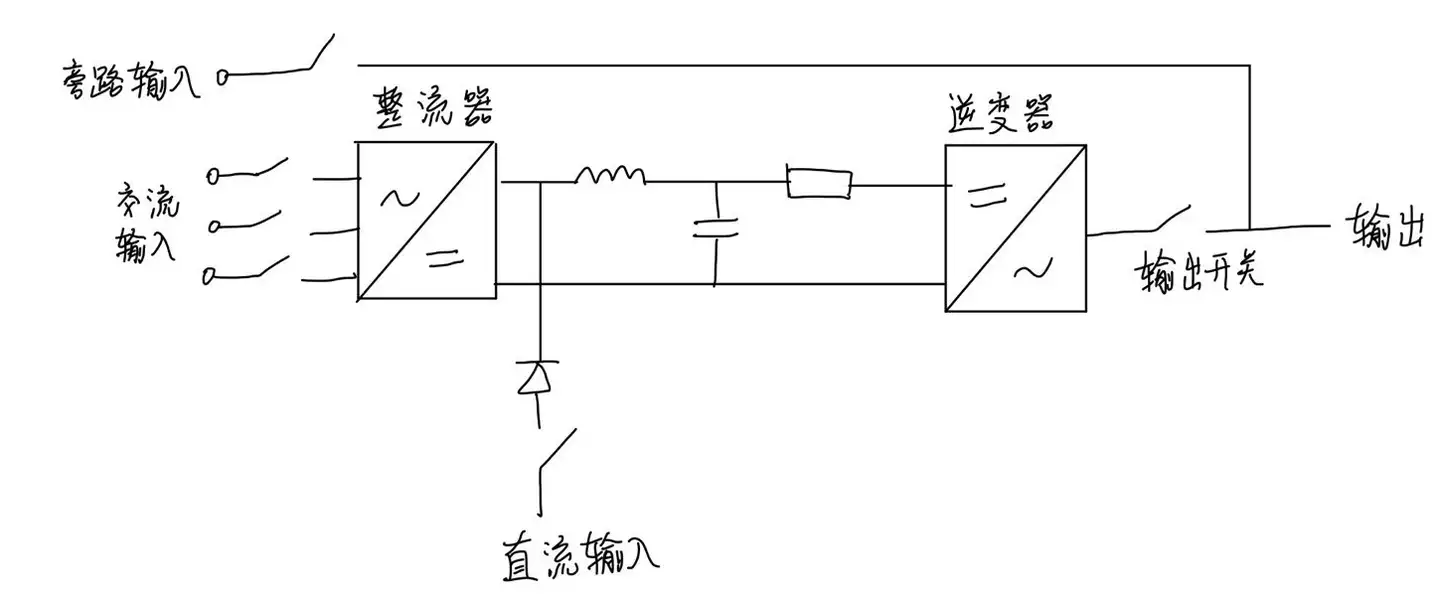

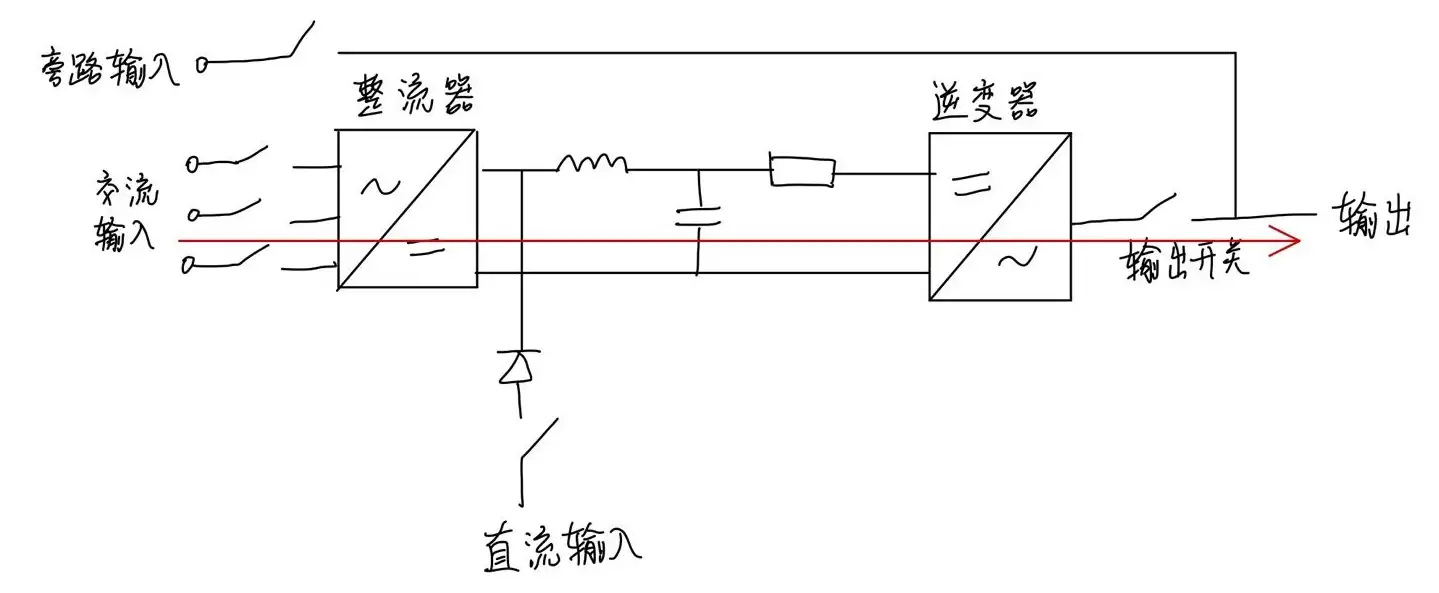

UPS大致结构示意图如下：

直流输入接直流母线，交流输入和旁路输入接在一起，都接同一条交流母线。

我们可以在逆变电源屏上看到直流输入空开、交流输入空开和旁路输入空开。

对于我所在的运维站所管辖的变电站，运行方式是这样的：

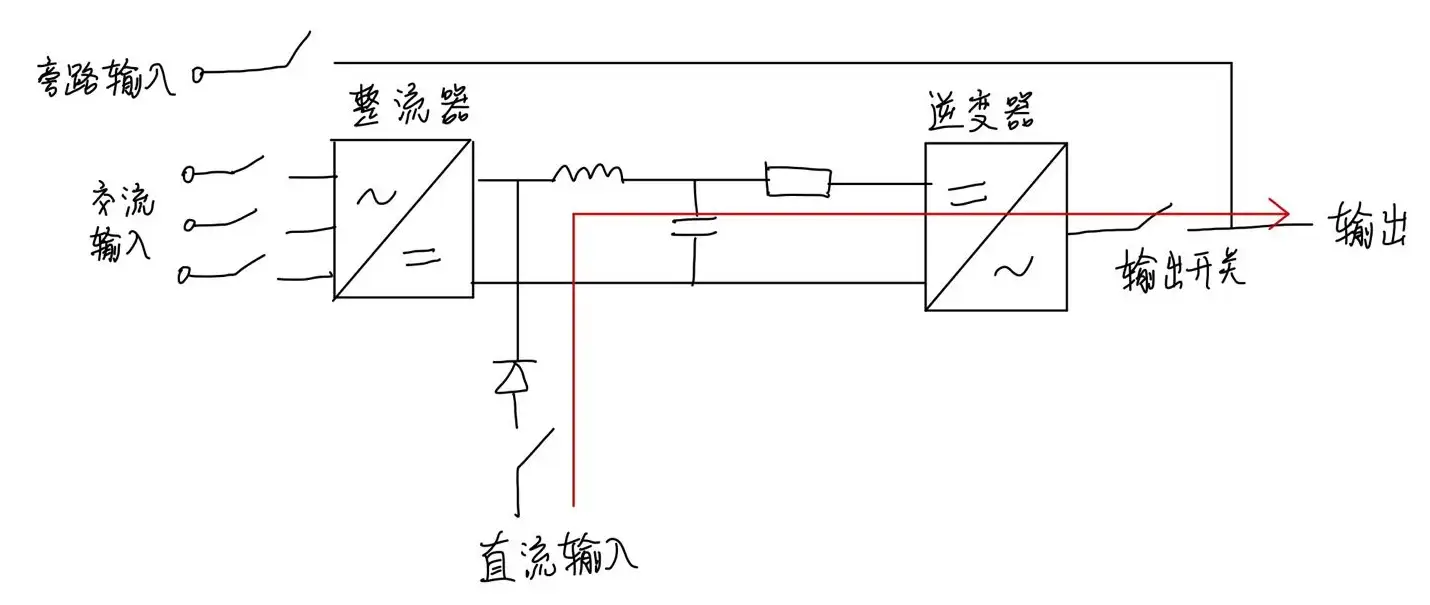

正常情况下，直流输入空开处于合位，交流输入空开和旁路输入空开处于分位，由直流电源供电给逆变器，逆变器将直流逆变成交流后输出。

若断开直流输入空开，合上交流输入空开，则由交流电源供电给整流器，整流器将交流电转换为直流电，再供给逆变器，逆变器将将直流电转换为交流电后输出。

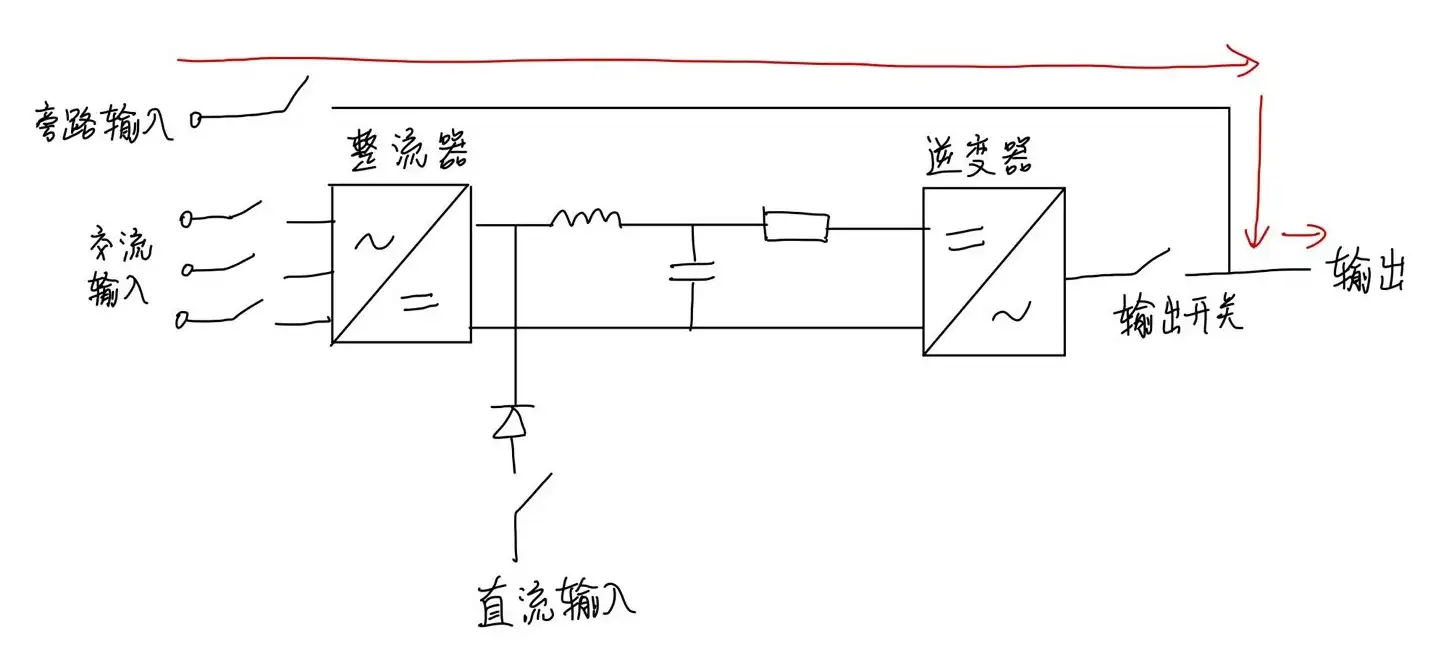

若UPS需要进行检修，则可以断开直流输入和交流输入空开，合上旁路输入空开，此时由交流电源直接供应交流电给负载，可安全地对UPS进行检修。

UPS的输出经屏上的交流输出空开馈出至各个需要UPS电源供电的负载。

还存在一种运行方式：站内共两台UPS，一主一备。正常情况下UPS用交流供电；如果整流器故障，UPS用直流供电；如果逆变器故障，UPS用旁路供电；如果UPS1故障，用UPS2供电。

（个人觉得这种运行方式比较正常。然而在我见到过的站，UPS正常都是由直流供电。）

UPS面板上的指示灯指示UPS此时的运行状态。对于上图中的UPS，指示灯指示UPS此时运行在交流和直流供电模式。

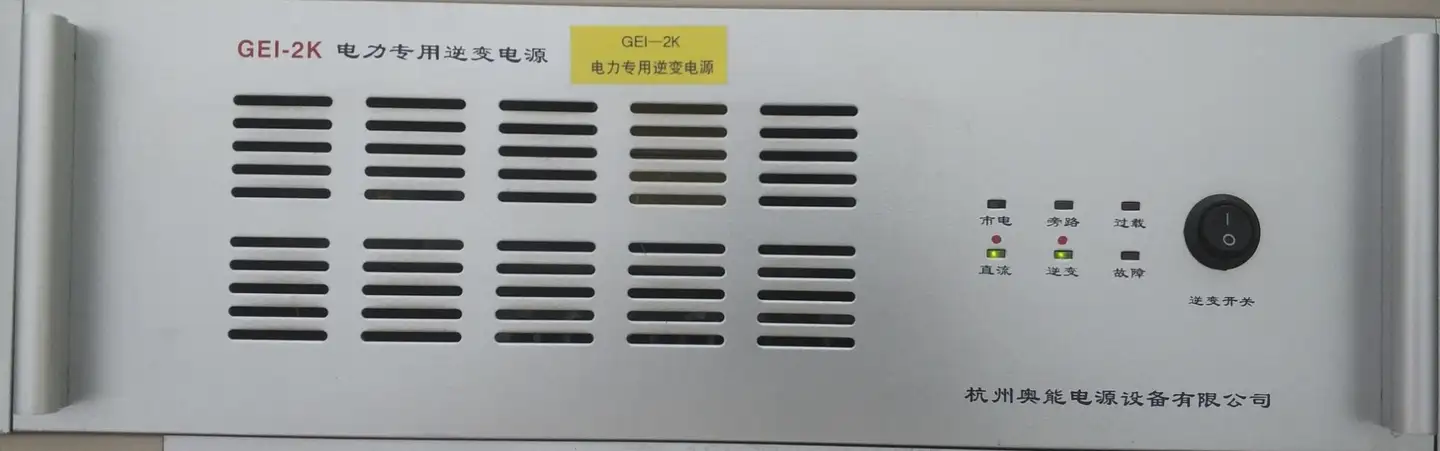

除了不间断电源，部分站内还安装有逆变电源（INV）。逆变电源长这样：

逆变电源和UPS相比少了整流器，相当于只有UPS结构示意图中的直流输入和旁路输入部分，没有交流输入。

至此，变电站电源系统已全部介绍完毕。我们已经知道，变电站电源系统分为交流系统、直流系统、通信电源和UPS。

在以前，每一个系统都是独立而分散的，由不同的厂家生产，各个电源系统只能监控自己的运行状态，不能监控到其他系统的运行状态，运行维护比较不方便。所以自然就有了这样的需求：能不能提供一种解决方案，对电源系统的每个组成部分实现集中组屏，统一监控？

于是一体化电源应运而生，并成为了变电站电源系统的发展趋势。

那么什么是一体化电源？

国家电力行业标准《电力用直流和交流一体化不间断电源设备》（DL/T 1074-2007）给出了电力用一体化操作电源的准确定义：

将直流电源、电力用交流不间断电源（UPS）和电力用逆变电源（INV）、通信用直流变换电源（DC/DC）等装置组合为一体，共享直流电源的蓄电池组，并统一监控的成套设备。

该组合方式是以直流电源为核心，直流电源与上述任意一种电源及一种以上电源所构成的组合体，均称为一体化电源设备。

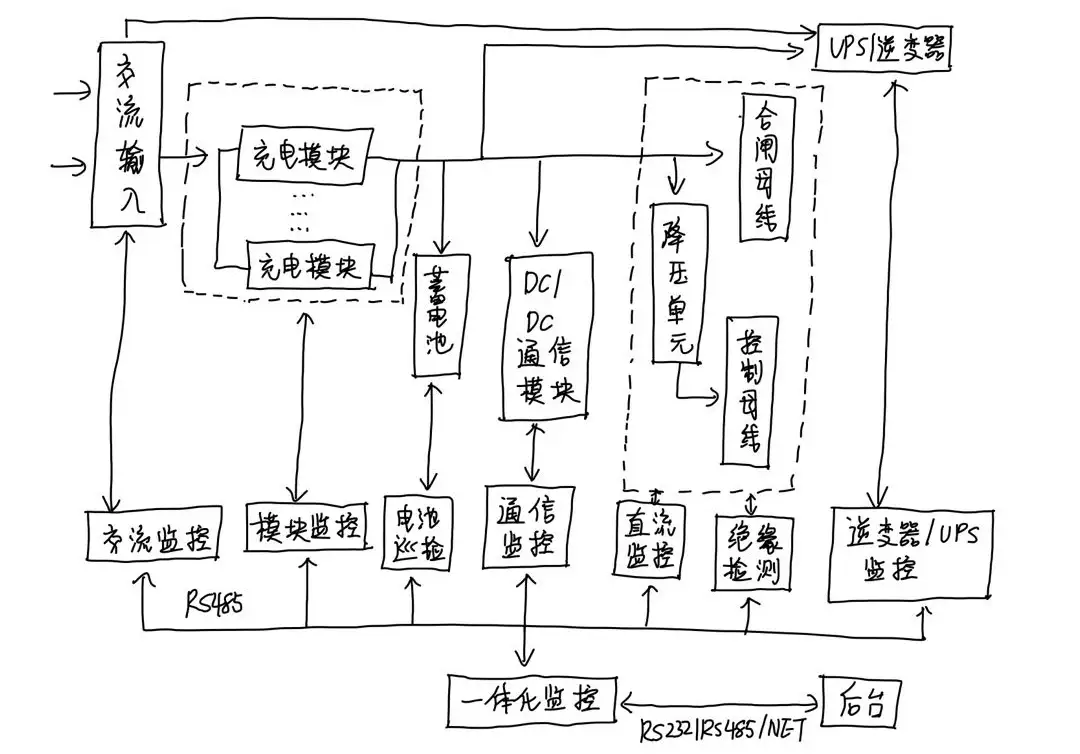

下图是一体化电源基本组成框图，来自某个站的一体化电源说明书：

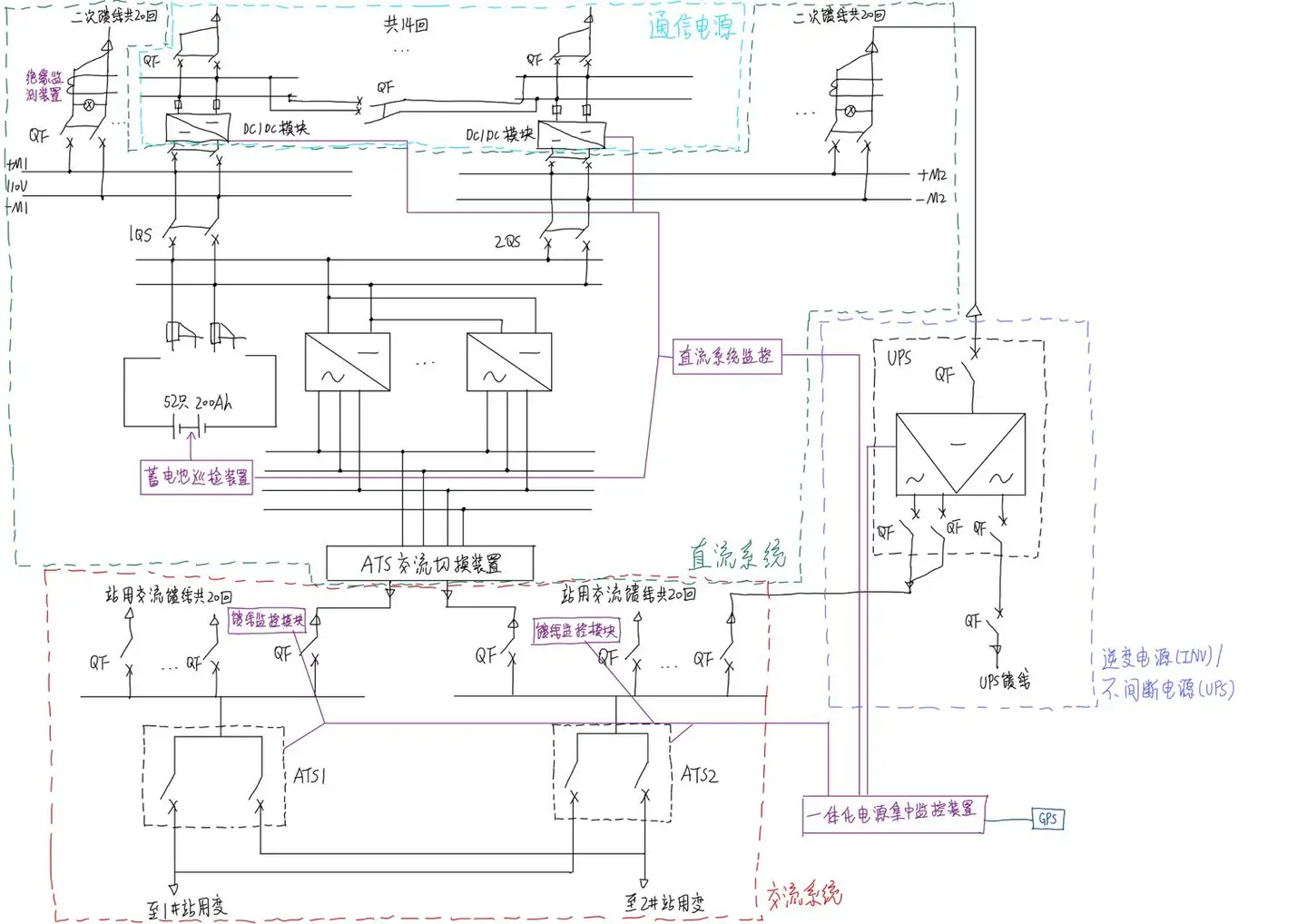

下图是一体化电源原理图，来自某个站的一体化电源厂家白图（从下向上，从左向右看）：

可以翻阅现场的一体化电源说明书、厂家白图、竣工图了解实际现场的一体化电源组成和接线。

我们可以在配置有一体化电源的变电站发现：

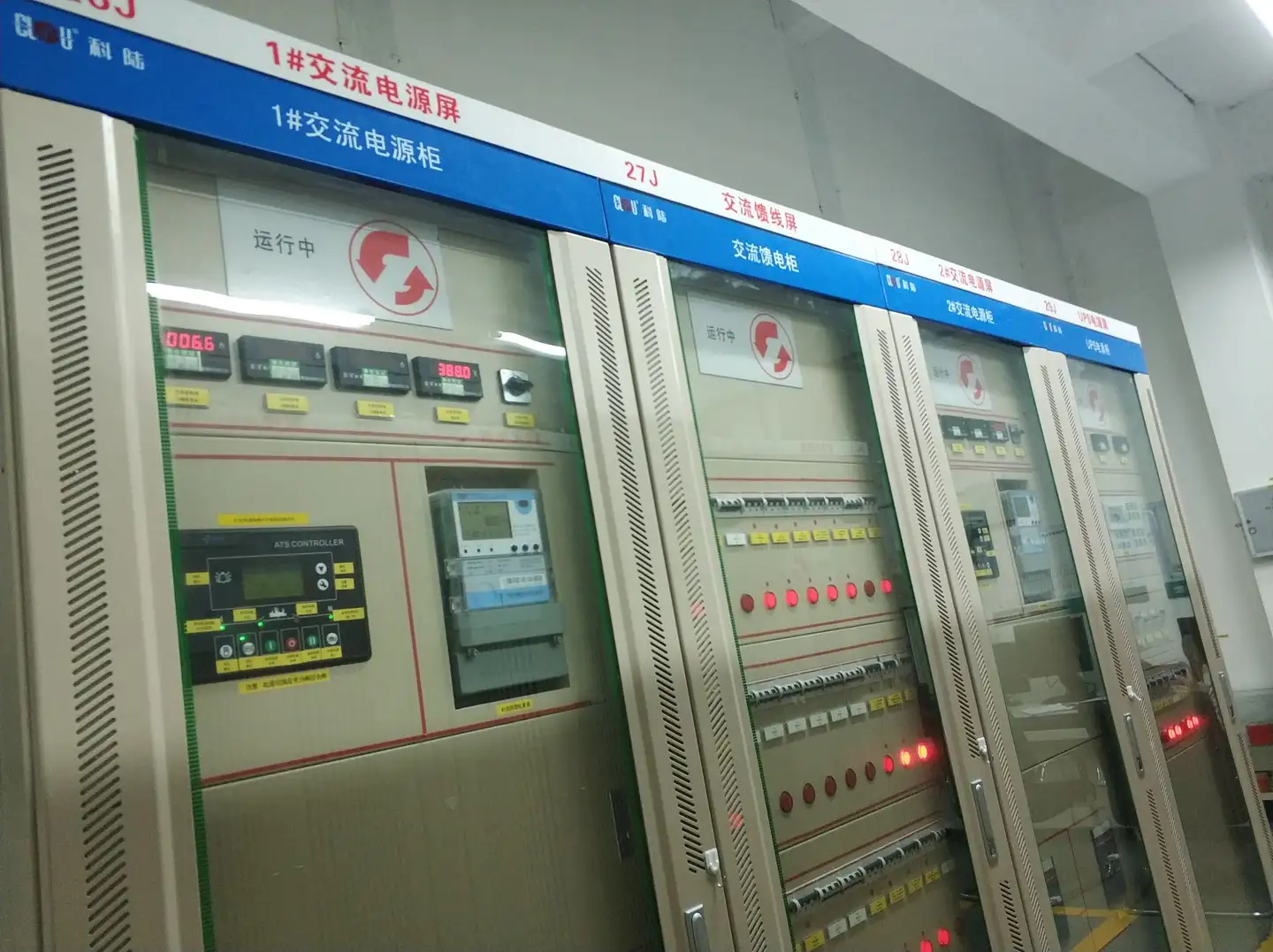

⒈交流、直流、通信、UPS电源系统集中组屏。我们在配置一体化电源的站可以看到，所有和电源系统有关的屏都集中在一起，不会出现直流系统在左上方组屏，交流系统在右下方组屏的情况；

⒉所有电源系统共享直流电源的蓄电池组；

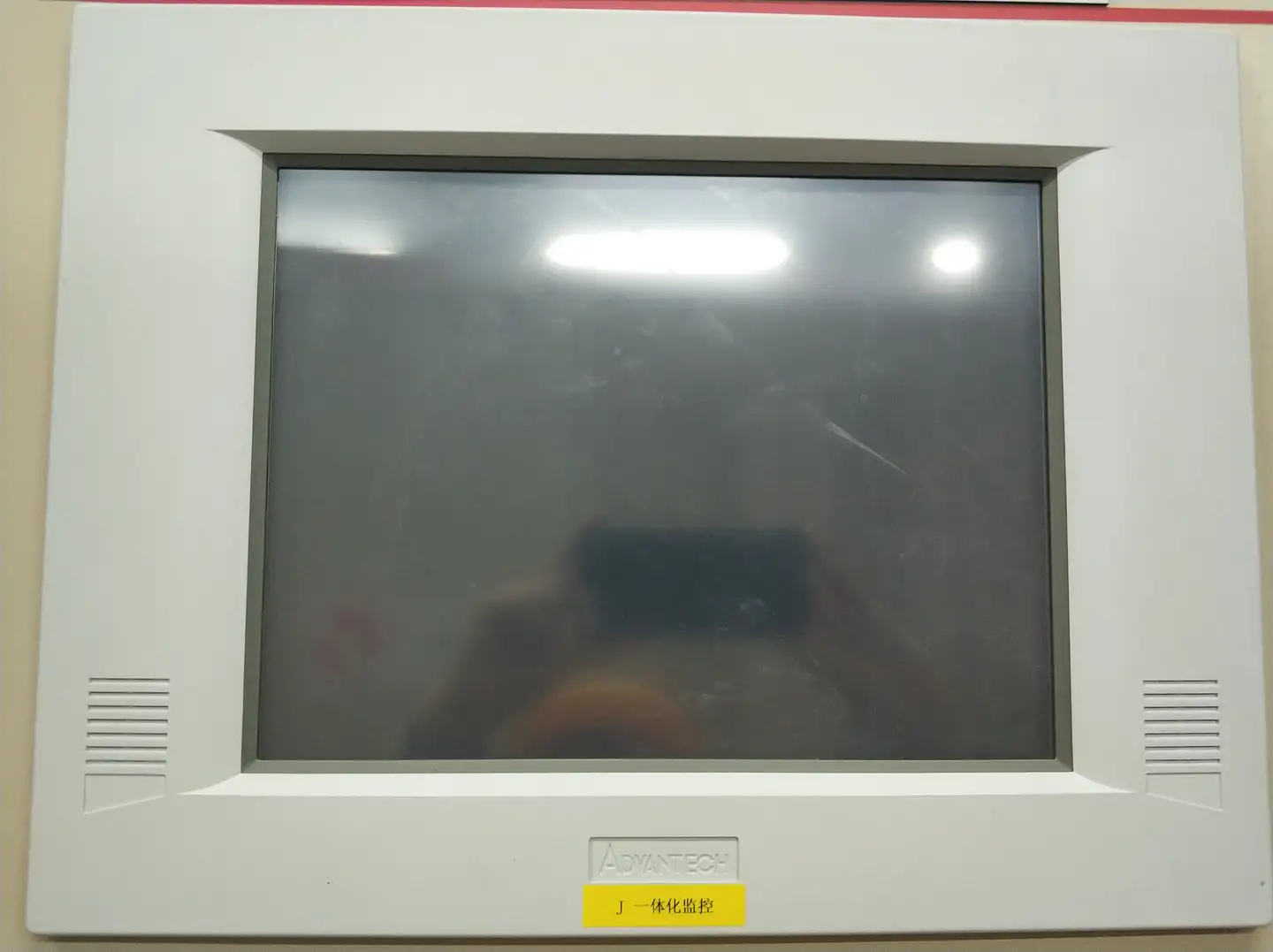

⒊除各个电源系统各自的监控外，站内还有一个一体化监控，监视整个电源系统的运行状态。

变电站电源系统部分到此告一段落，我们已经对变电站电源系统是什么样的有了一个基本的概念。下一节让我们走进继保的世界，了解110kV终端变电站的典型保护配置。
