这一节的目标是了解站内的交流系统。

站内需要用到交流电源的地方很多，最常见的，站内的空调、照明用的是交流电源，直流系统中将交流转换成直流的充电机也需要交流电源。

这是我所在的运维站管辖的某个变电站的站用电接线图。

理解了主接线图之后再看这张图，应该是不会太难看懂的。大致的走向是，站用变低压侧接到交流母线，再通过接在母线上的各个交流馈线馈出至各个需要交流电源的地方。

交流系统的现场线路走向其实也是比较清晰的，下面我们就尝试根据现场实际接线还原出上面的交流系统图。

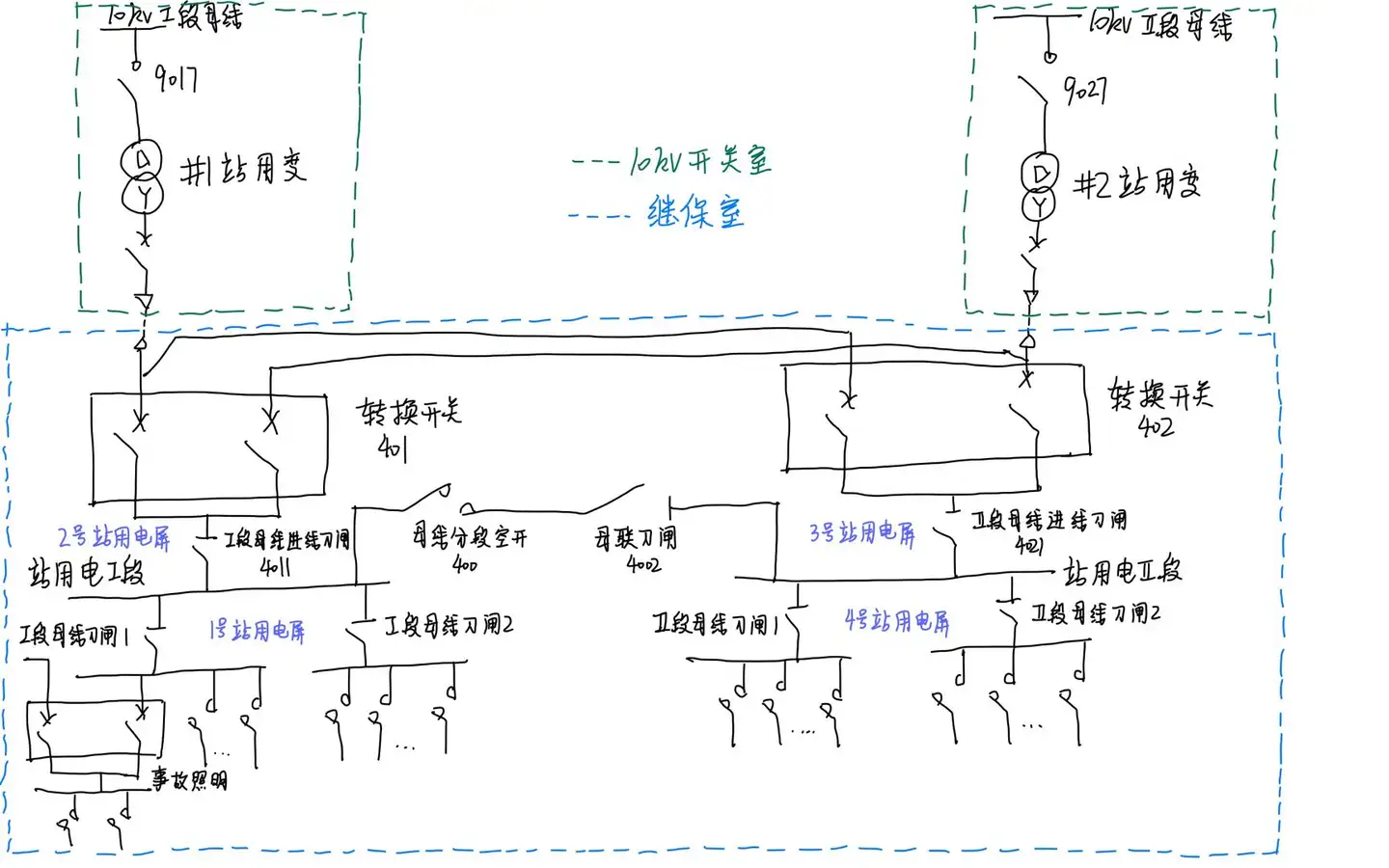

图中绿色虚线框内部分位于10kV开关室，蓝色虚线框内部分位于继保室。可以看出，站用变低压侧经电缆连接至继保室。

我们重点关注蓝色虚线框内部分。

先看图上的#1站用变。可以看出#1站用变低压侧接到了继保室的2号站用电屏。我们打开2号站用电屏看一看。

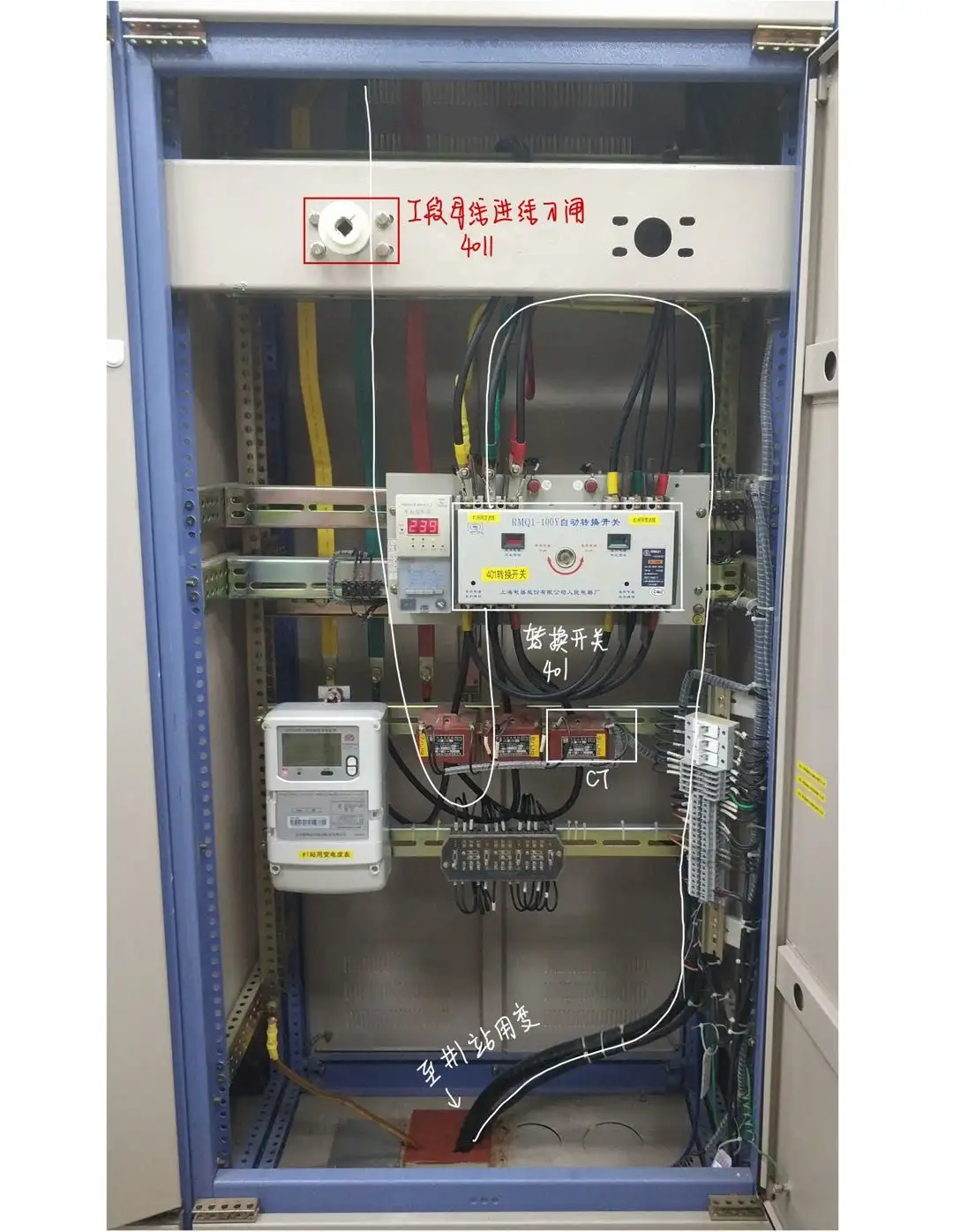

先从正面看：

从下往上看，可以清晰地看出，#1站用变低压侧电缆从位于10kV开关室的站用变柜出来之后，接至2号站用电屏底部，之后经过转换开关401接到母排上，再接Ⅰ段母线进线刀闸4011。

转换开关401的作用：401开关一路接#1站用变低压侧，一路接#2站用变低压侧。正常情况下#1站用变供站用电Ⅰ段母线，#2站用变供站用电Ⅱ段母线；若#1站用变需要检修或出现故障，则站用电Ⅰ段母线由401转换开关切换至#2站用变供电，#2站用变同时供两段母线。

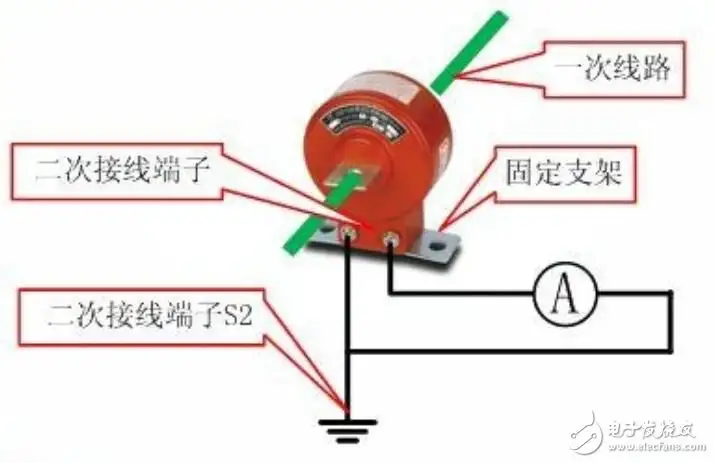

图中的CT是低压系统中使用的电流互感器，作用是供我们监视流过线路的电流。其接线方式见下图：

现在，我们稍微抬一抬头，看看母排从4011刀闸出去之后到了哪里：

可以看出，#1站用变低压侧电缆在经过转换开关401和Ⅰ段母线进线刀闸4011后，从屏顶接去了左侧的屏。

实际上，我们从正面看到的并不是4011刀闸本体，而只是刀闸的操作机构。需要操作刀闸时，将手柄插入我们在正面看到的孔内，按指示的方向旋转即可。

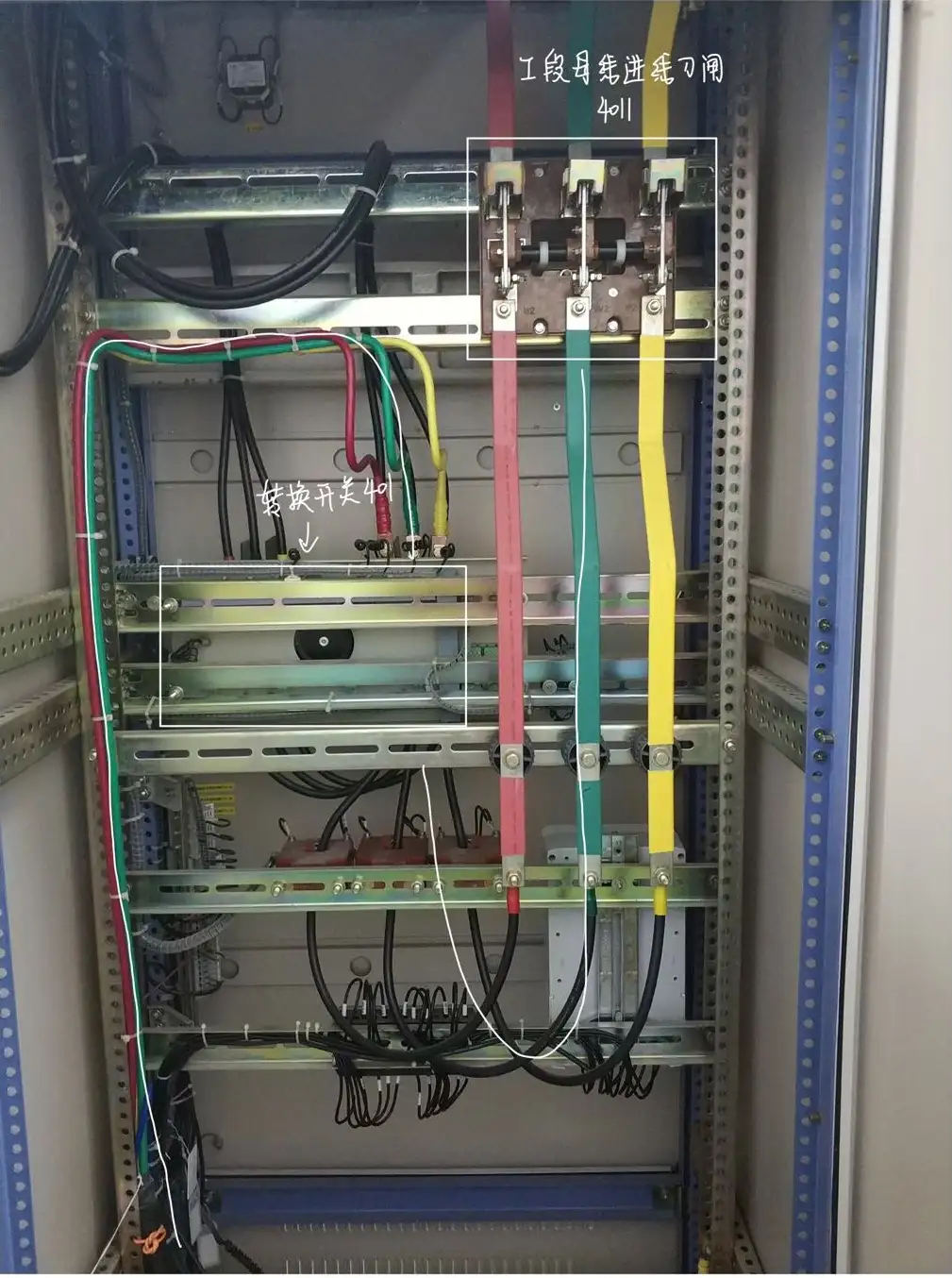

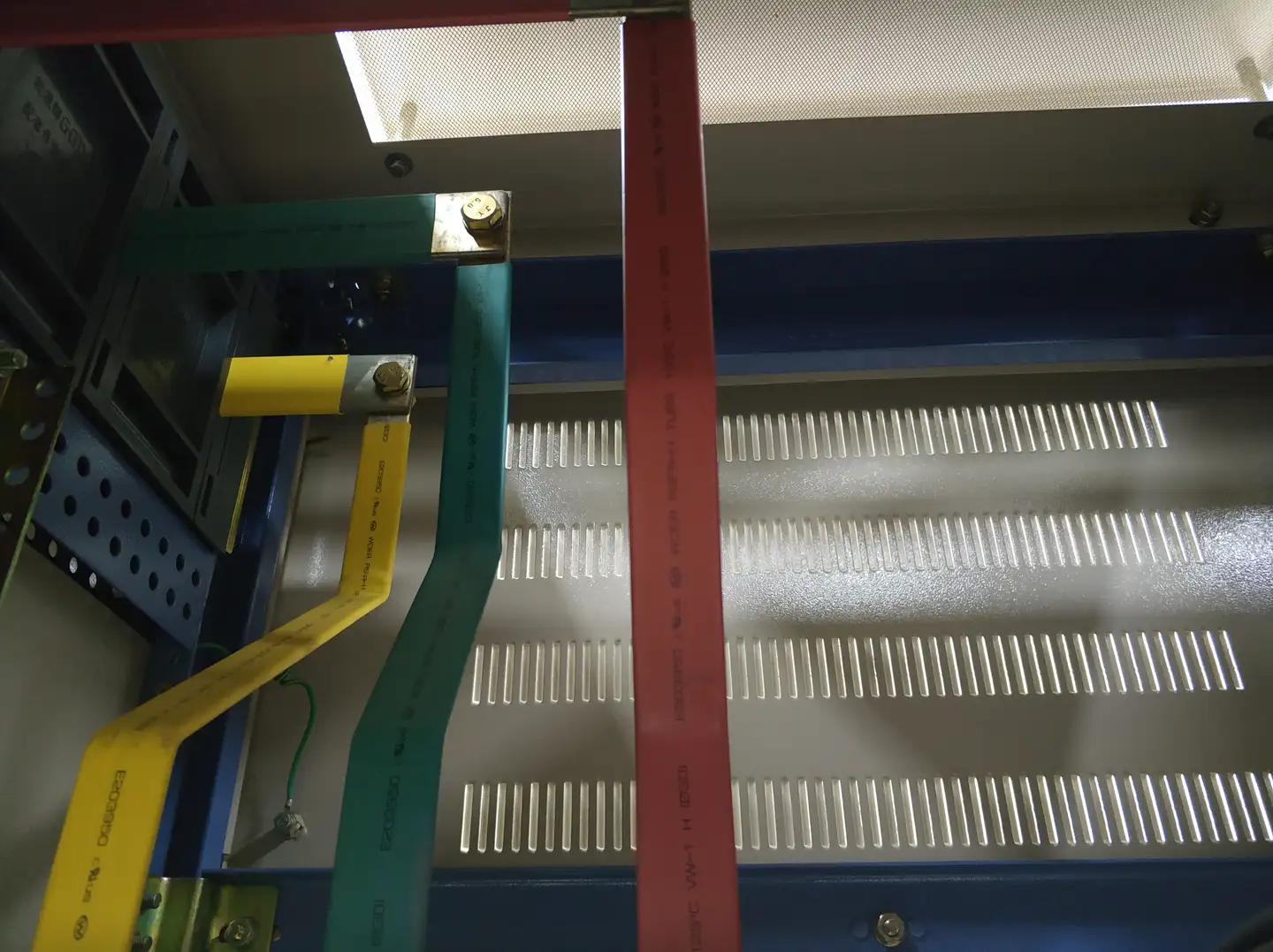

从背面看，可以把4011刀闸的样子和电缆的走向看得更清楚一点：

4011刀闸此时处于合闸位置。

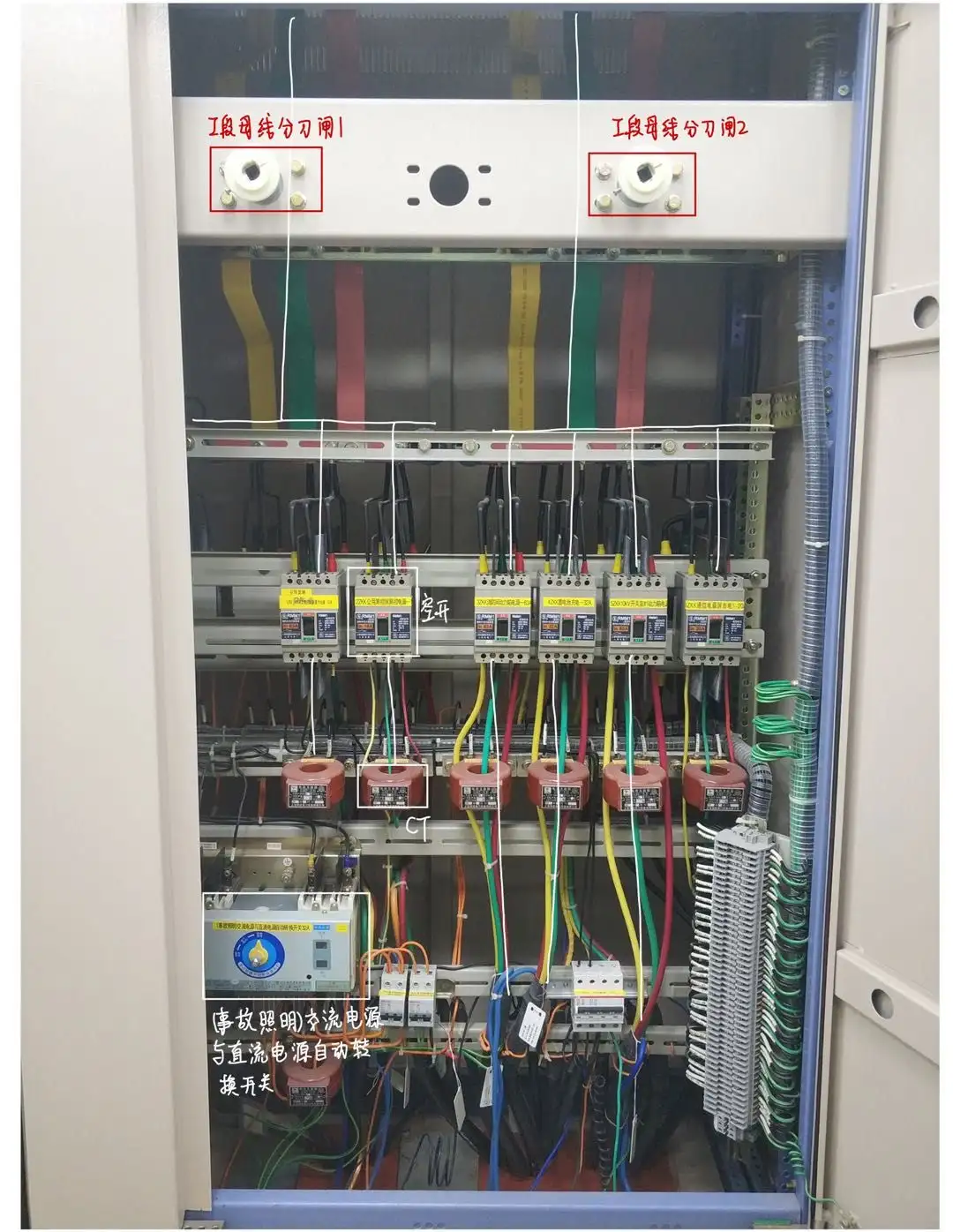

下面我们顺着母排的走向，打开位于2号站用电屏左侧的1号站用电屏。一样先从正面看：

可以看出，在1号站用电屏内，母排分别经过两把刀闸，分成了两段母线，再经接于母线上的各个空开馈出至各个需要交流电源的地方。

注意到左下角的“（事故照明）交流电源与直流电源自动转换开关”。这个转换开关一路接交流电源，一路接直流蓄电池电源。站内的事故照明正常由交流电源供电，在交流失电时，由该转换开关自动切换至直流蓄电池供电。

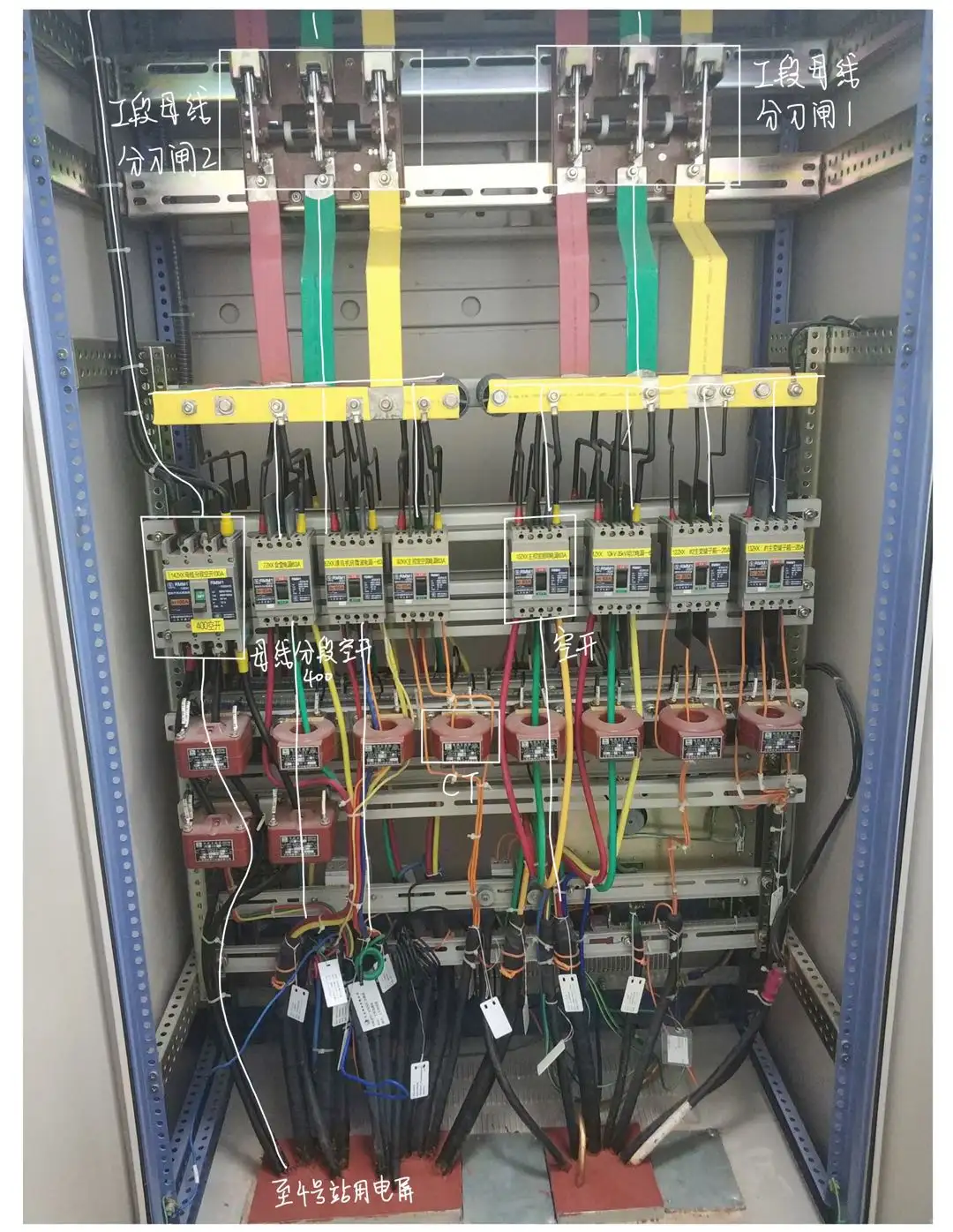

再从背面看：

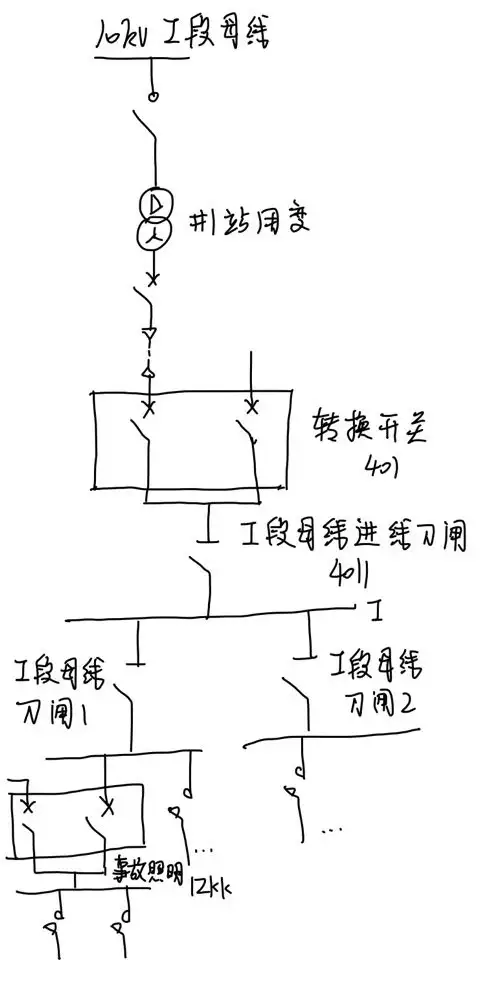

至此，我们就可以根据在这两个屏上看到的线路走向画出下面的图（馈线部分省略）：

接下来补全图上和#2站用变有关的部分。看过了#1站用变部分，再看#2站用变部分会觉得容易很多。

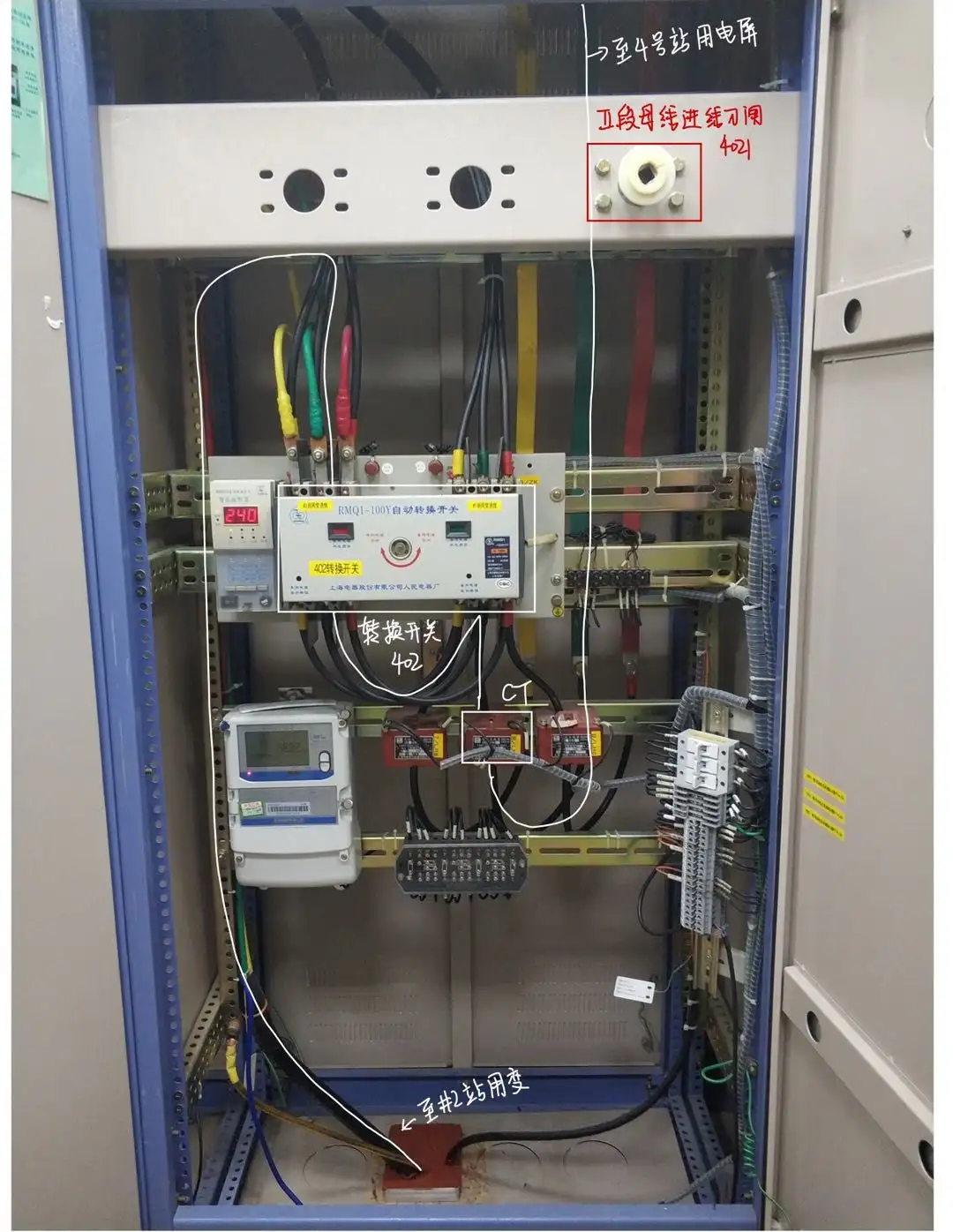

从开头的第一张图上可以看出#2站用变低压侧接到了继保室的3号站用电屏。我们再打开3号站用电屏：

和位于3号站用电屏右侧的4号站用电屏。

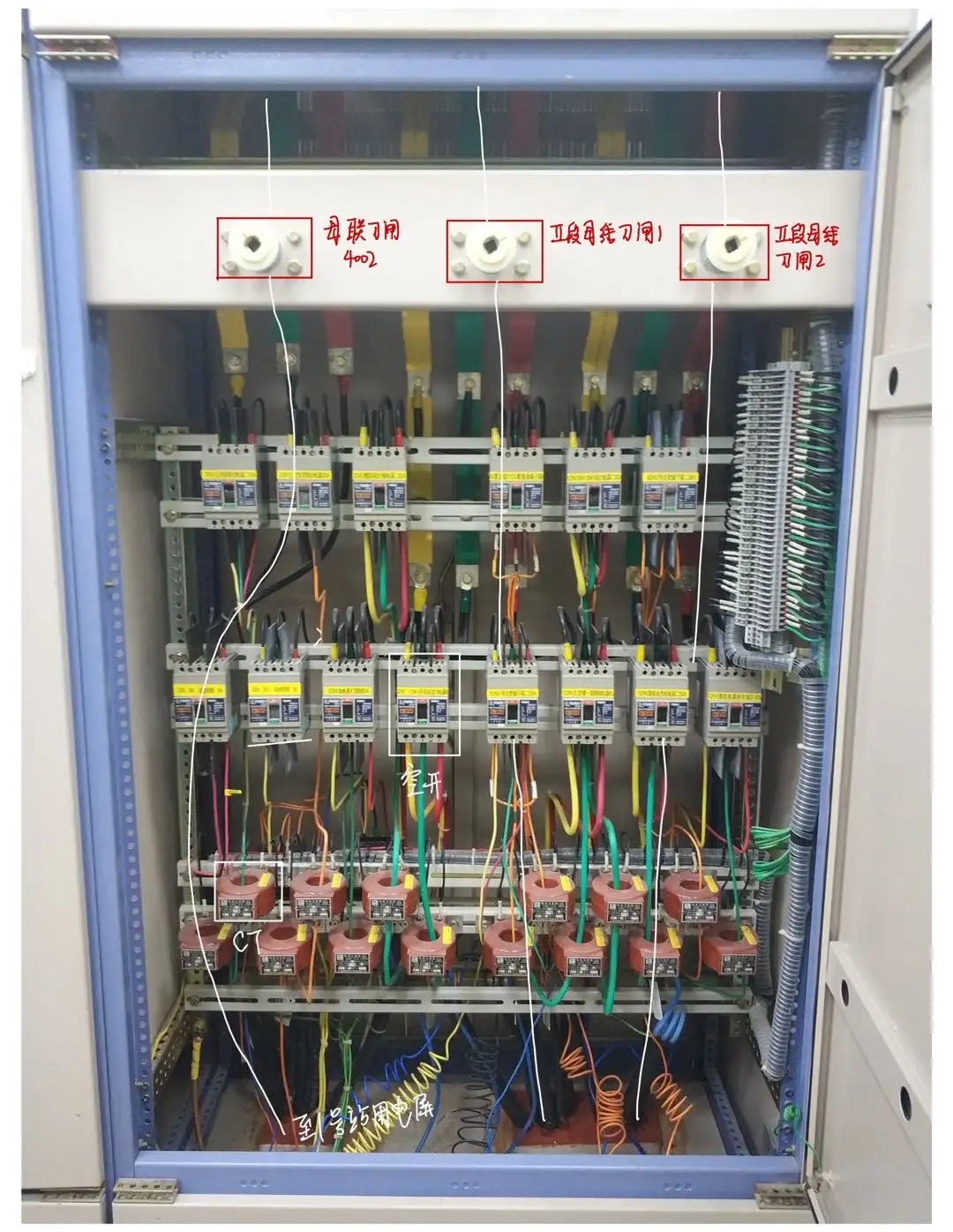

正面：

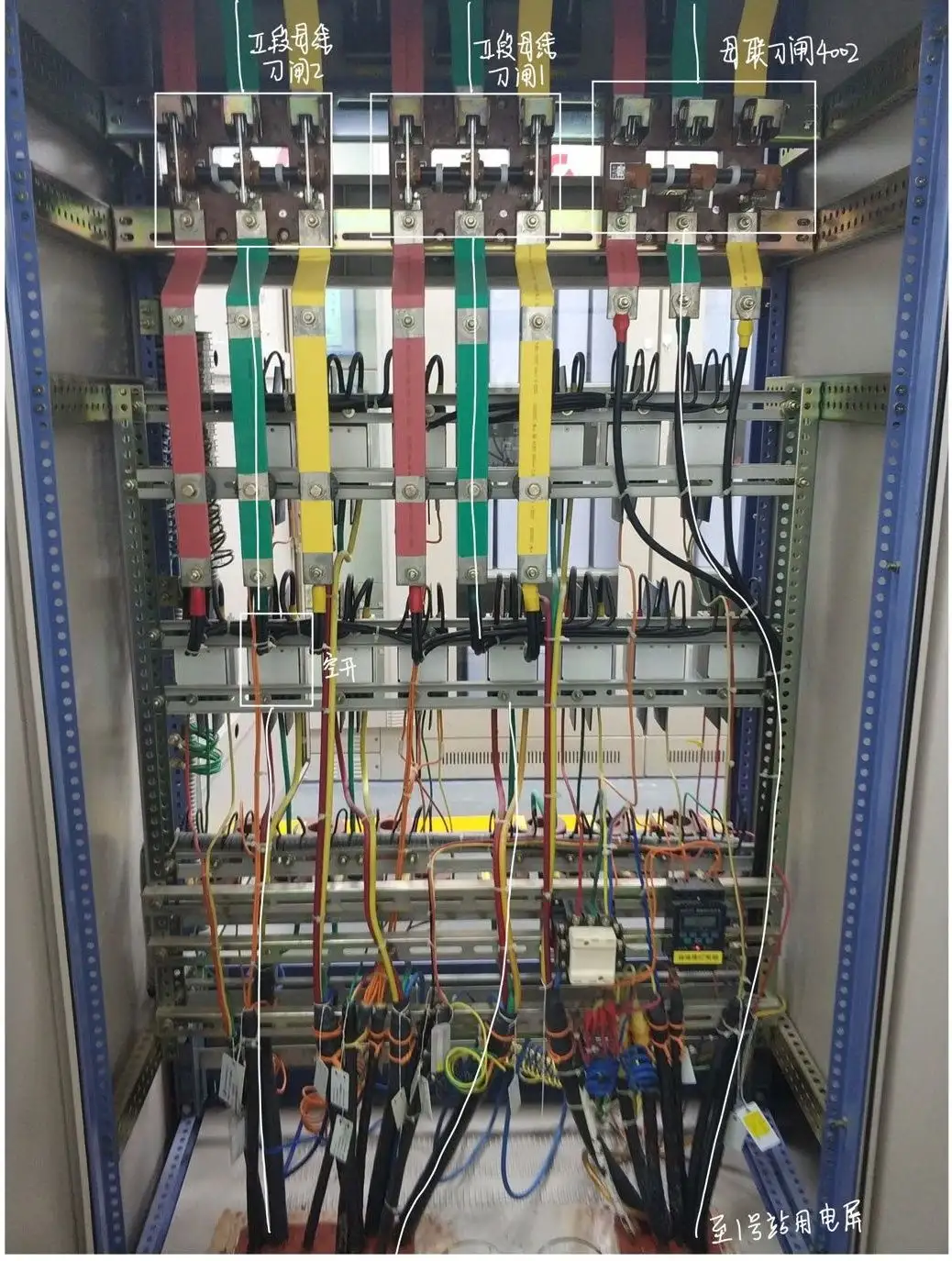

正面不太好看，我们来看看背面：

注意到4002刀闸处于分闸位置。

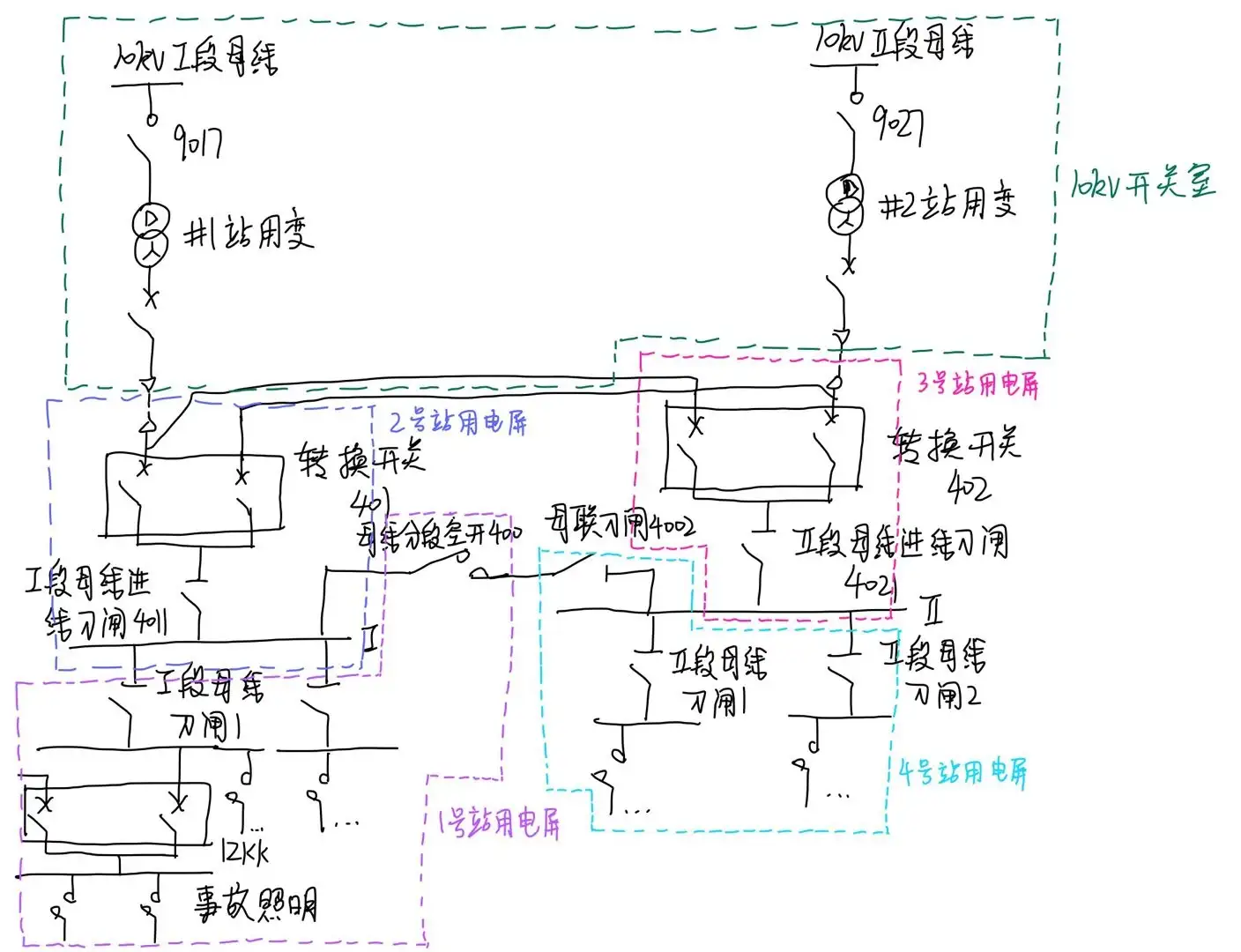

由此画出整张交流系统图（馈线部分省略）：

对于站用电交流系统，要求能够建立起接线图和现场接线的对应关系，即看到接线图能反应出现场站用电屏内的接线，能根据现场站用电屏内的接线画出如上图所示的接线图。
